1 項目概述
1.1 項目概況
本項目是更換辦公樓內外攝像頭及線纜拆除新做、監控系統及中控室改造等內容。
本期新建系統要求采用高清視頻監控技術，實現視頻圖像信息的高清采集、高清編碼、高清傳輸、高清存儲、高清顯示；系統基于IP網絡傳輸技術，實現全網調度、管理及智能化應用，統一規劃主支干信息通信鏈路、高性能高可用性視頻監控專網，同時采用冗余機制，并按照實際使用需求充分預留各類鏈路保障未來業務發展對各項基礎設施的需求。
1.2 功能需求
系統具備高可靠性、高開放性的特征：通過采用業內成熟、主流的設備來提高系統可靠性，尤其是錄像存儲的穩定性，投標產品和系統設計要符合國家、行業有關技術標準和規范。
具備快速部署、及時維護的特征：通過采用高集成化、模塊化設計的設備提高系統部署效率，減少系統調試周期，系統能及時發現前端監控系統的故障并及時告警，快速相應。
本次高清監控系統升級改造要將現有視頻監控系統設備和鏈路整體替換。統一規劃主支干信息通信鏈路、高性能高可用性視頻監控專網，同時采用冗余機制，并按照實際使用需求充分預留各類鏈路保障未來業務發展對各項基礎設施的需求。
視頻前端系統：前端支持多種類型的攝像機接入，本項目配置高清網絡半球、槍機、球機等，前端網絡攝像機將采集的模擬信號轉換成網絡數字信號，按照標準的音視頻編碼格式 及標準的通信協議，可直接接入網絡并進行視頻圖像的傳輸。
視頻存儲系統：視頻存儲系統負責對視頻數據進行存儲，本項目配置前端存儲和集中存儲進行數據存儲。
供配電部署：整體視頻監控系統所有設備均采用UPS電源供電以保障系統的穩定可靠；控制中心部署：配置完善的防雷及等電位接地裝置，同時總控室內所有設備及進出入管路、金屬構件均采用綜合接地法做接地處理，配置獨立的專用的配電裝置。
通信鏈路部署：視頻監控系統采用全千兆接入；主干采用24芯單模光纜，由總控室機柜敷設至各樓層匯聚點；支干采用六類非屏蔽網絡雙絞線，由各樓層匯聚敷設至前端視頻監控點位。
網絡建設鏈接構建一套獨立物聯網構架網絡，滿足對未來智慧物理控制擴展需要，確保 物聯網網絡構架接入安全；同時實現統一運維、統一管控、資產可視化。方便終端的安全威 脅檢測，方便聯動交換機實現對有威脅的終端一鍵封堵。
2 系統總體設計
2.1 方案可靠性
可靠性是指產品、系統在一定時間內、一定條件下無故障執行指定功能的能力。
1）產品可靠性
產品是構成系統的最小單元，衡量產品可靠性的主要指標是平均無故障時間。所選攝像機、監控主機的平均無故障時間超過20000小時。
所選服務器的平均無故障時間超過50000小時。
2）系統可靠性
系統可靠性牽涉面較廣，通過以下技術手段能保證系統每個環節都具備高可靠性。包括：智能視頻分析優勢智能分析技術的應用，將傳統的被動監控轉化為主動監控，由系統通過先 進的分析算法，按照一定的規則進行實時的分析和判斷，對可疑事件和行為進行告警，能夠極大的提高視頻的利用效率，提升監控系統的整體性能綜合應用管理平臺的報警管理服務器 統一快速接收智能分析系統分析的報警信息并轉發給指定的中心監控管理軟件客戶端，可以 接入為后臺運行的應用服務軟件。為所有系統管理的監控設備提供報警接收轉發服務和短消 息報警、郵件報警等遠程報警服務，可以接入短消息報警模塊。
綜合應用管理平臺接收到報警信息后，并通過彈出關聯視頻、聲音、地圖等多種方式通知用戶。
軟件平臺---管理服務器熱備技術
軟件平臺中，管理服務器是核心設備，作為整套軟件平臺的管理中心，擔負著設備管理、用戶管理、登陸驗證等功能任務。管理服務器運行異常將導致系統無法正常工作。因此，我 們對管理服務器實現了熱備技術，既可在多臺管理服務器之間實現任務均分，又可實現某臺 設備為其它設備熱備功能，單臺管理服務器發生故障時，其它管理服務器依然能接續服務。保證了系統運行的可靠性。
軟件平臺---接入服務器熱備技術
軟件平臺中，接入服務器是核心設備，作為軟件平臺接入監控終端的組件，擔負著設備注冊、設備驗證、設備接入等功能任務。接入服務器運行異常將導致系統無法正常訪問終端。因此，我們對接入服務器實現了熱備技術，既可在多臺接入服務器之間實現任務均分， 又可實現某臺設備為其它設備熱備功能，單臺接入服務器發生故障時，其它接入服務器依然 能接續服務。保證了系統運行的可靠性。
軟件平臺---流媒體服務器負載均衡技術
軟件平臺中，流媒體服務器是工作壓力最大的設備，所有被監控中心或分控客戶端使用的視頻流都將經過流媒體服務器，擔負著視頻流分發等功能任務。流媒體服務器運行異常將 導致系統無法正常訪問前端視頻圖像。因此，我們對流媒體服務器實現了負載均衡技術，既 可使每臺流媒體服務器的轉發壓力保持在平均水平，又可多臺流媒體服務之間的備份功能， 某臺流媒體服務器發生故障時，其它流媒體服務器依然能接續服務。保證了系統運行的可靠性。
軟件平臺---數據庫備份技術
借助上述技術能確保系統在長期運行過程中不會因為單點故障導致系統無法正常工作，從而有效規避系統風險。
2.2 方案安全性
系統安全性應從安全防范體系層次來考慮，包括：
1)物理環境的安全性
通常指通信線路的安全、物理設備的安全、設備運行環境的安全等。通信線路的安全性體現在線路備份、傳輸介質選擇等。
硬件設備安全性體現在設備替換、設備拆卸、設備備份、防災害能力、抗干擾能力等。設備運行環境包括防破壞、溫度、濕度、煙塵、UPS電源保障等。
2)操作系統的安全性
通常指系統關鍵節點設備所采用的操作系統，包括：
操作系統自身缺陷帶來的不安全因素，主要包括身份認證、訪問控制等。對操作系統的安全配置問題。
病毒對操作系統的威脅。
3)網絡安全性
本系統屬于聯網視頻監控范疇，網絡安全性是不可忽視的重要內容。在系統設計時，充分考慮：
網絡層身份認證
網絡資源的訪問控制
數據傳輸的保密與完整性遠程接入的安全
入侵檢測手段與抗攻擊方式網絡節點設施防病毒
4)應用安全性
主要指提供服務所采用的應用軟件和數據安全性。通常包括：防止非法使用、非法操作數據防篡改、防刪除
5)管理安全性
管理制度從某種意義上極大地影響著整個系統的安全性，嚴格的安全制度、明確的部門安全職責劃分、合理的人員角色配置都可以在很大程度上降低其它層次的安全漏洞。
2.3 系統運營經濟性
系統經濟性是一個綜合指標，它是眾多參數調和的結果。集中體現在：
1)初期投資建設經濟性與可靠性取得均衡
初期投資建設時，經濟性與可靠性是一對矛盾體，往往為了提升系統的可靠性，會大量采取冗余、備份等設計思路，如何在經濟性和可靠性之間取得均衡，是系統設計的重要環節。對關鍵設備的定義。對因為單點故障而導致系統無法正常工作的設備堅決實施“1+1”熱備策略，比如：接入服務器。同時，建議用戶未來也考慮對管理服務器實施熱備。
對次關鍵設備的定義。建議對因為單點故障而導致某項服務無法正常工作的設備實施“N+1”備份策略，即1臺設備為多臺設備執行熱備，比如：存儲服務器。
監控終端選擇嵌入式低功耗設備，有利于降低系統能耗和用電量。
系統設計簡潔明快，盡可能減少多層系統環節帶來的設備投資和開銷。
監控終端和軟件平臺的安裝、培訓、使用和維護都很簡便、易用，由此而產生的安裝費、培訓費、維護費都相對低廉。
2)將后期運營成本納入統籌考量范圍
視頻監控的特殊性在于后期維護量較大。如何降低維護量、減少運營維護成本，也是系統經濟性的重要體現。
選擇穩定可靠的監控終端。監控終端自身優劣將嚴重影響到后期維護量，監控終端必須由數項安全運行保障技術來支撐自身穩定可靠的運行。
智能化網管單元。軟件平臺必須具備智能監測網管單元，對監控終端、服務器執行實時自動監測，能及時準確定位故障點和故障原因，減少人工排查故障的工作量，提升系統智能化水平。
遠程維護與升級策略。當監控終端面臨內核代碼更新換代時，能在監控中心實施遠程維護、遠程升級，減少人工現場升級的難度和工作量。
2.4 系統與其它業務部門信息聯動、共享與業務擴展
信息聯動、資源共享與業務擴展是系統開放性的重要體現，是發揮系統實戰水平的基石。
1)緊急報警聯動
緊急報警上傳監控中心，聯動現場監控畫面自動彈出，聯動客戶端計算機發出語音提示。緊急報警上傳監控中心，聯動存儲服務器錄像，實現報警錄像冗余存儲策略。
2)資源共享
系統資源共享程度影響系統建成后復用度，高復用度系統能最大限度地減少未來重復投 資的幾率，降低重復投資造成的浪費。
3)業務擴展
監控系統軟件平臺基于SOA（面向服務）架構模式，它更利于用戶在未來使用過程中針對業務流程進行系統優化。
監控系統軟件平臺能提供數據信息的二次利用、再利用，降低開展其它業務應用的復雜度。
2.5 系統開放性
系統軟件集成平臺能很好地兼容不同的異構子系統，不同的技術、不同的產品都能納入到該集成平臺上來運行。
2.6 擴展性
系統軟件集成平臺與其它管理系統（如OA系統）實現對接，并提供完成集成工作的技術支持。
2.7 功能分析
分級管理功能：記錄配置客戶端、操作客戶端的信息，包括用戶名、密碼和用戶權限（系統資源），在客戶端訪問監控系統前執行登陸驗證功能。建設以C/S為架構的管理平臺，對于遠程訪問和控制的人員，可以通過授權登錄WEB客戶端，實現對攝像機云臺、鏡頭的控制 和預覽實時圖像、查看錄像資料等功能。
全天候監控功能：通過安裝的全天候監控設備，全天候24小時成像，實時監控室內、電梯轎廂、電梯廳、安全通道、室外路口、周界、地下室、屋頂等區域的安全狀況；
晝夜成像功能：方案中涉及到的半球攝像機和固定槍式攝像機采用紅外模式的攝像機，可見光成像系統的彩色模式非常適合天氣晴朗、能見度良好的狀況下對監視范圍內的觀察監視識別；紅外模式則具有優良的夜視性能和較高的視頻分辨率，對于照度很低甚至0LUX照度的情況下具有良好的成像性能；
高清成像功能：主要出入口部署高清攝像機，室外的主要路口、開闊區域部署高清快速球型攝像機，利用高清成像技術對區域內實施監控，有利于車輛、人員面部等細部特征。
自動跟蹤功能：周界和主要路口、室外開闊區域采用自動跟蹤攝像機，當發現運動物體后，攝像機會停止繼續執行巡邏的程序，而對目標圖像變焦放大，并跟蹤目標，以便將運動錄像，并發出報警。這些動作都不需要操作人員的幫助，使操作人員能處理報警或采取其它行動。
前端設備控制功能：可手動控制鏡頭的變倍、聚焦等操作，實現對目標細致觀察和抓拍的需要；對于室外前端設備，還可遠程啟動雨刷、燈光等輔助功能。
智能視頻分析功能：在周界、地面及地下停車場、湖面等等位置采用智能視頻處理設備，具有視頻分析識別報警功能，能夠對周界、地面及地下停車場、湖面進行警戒線、警戒區域檢測，對于滿足條件的非法活動目標進行區分自動報警，為及時處警提供依據；
報警功能：系統對各監控點進行有效布防，避免人為破壞；當發生斷電、視頻遮擋、視頻丟失等情況時，現場發出告警信號，同時將報警信息傳輸到監控中心，使管理人員第一時間了解現場情況。
聯動功能：以綜合安防管理平臺為基礎，通過視頻監控、防盜報警、門禁、巡更、訪客對講等既可獨立運行，又可統一協調管理的多功能、全方位、立體化安防自動化管理系統，從而建立起一套完善的、功能強大的技術防范體系，以滿足對安全和管理的需要，配合人員管理，實現人防與安防的統一與協調。
集中管理指揮功能：在指揮中心采用綜合管理軟件，實現對各監控點多畫面實時監控、錄像、控制、報警處理和權限分配。
回放查詢功能：有突發事件可以及時調看現場畫面并進行實時錄像，記錄事件發生時間、地點、及時報警聯動相關部門和人員進行處理，事后可對事件發生視頻資料進行查詢分析。
電子地圖功能：系統軟件多級電子地圖，可以將區域的平面電子地圖以可視化方式呈現每一個監控點的安裝位置、報警點位置、設備狀態等，利于操作員方便快捷地調用視頻圖像。
設備狀態監測功能：對于系統前端節點為網絡攝像機，它們與軟件平臺之間保持IP通信和心跳?；睿浖脚_能實時監測它們的運行狀態，對工作異常的設備可發出報警信號。
3 系統組成
任何規模、任何形態、任何階段的視頻監控系統都可歸納為：由前端子系統、傳輸子系統、存儲子系統、顯示子系統和控制子系統組成。
將上述系統架構與本次項目圖紙相結合，我們可以清晰地把系統建設歸類：
（1）前端子系統
各個監控點的攝像機、光端機、光纖收發器及輔材，室外監控點還包括立桿、防雷、接 地等。
（2）傳輸子系統
即部署在的光纖和局域網，本次監控系統的主干網絡傳輸部分采用光纜。
（3）存儲子系統
即部署在中心機房的網絡存儲設備，由于采用集中存儲模式，將由若干臺磁盤陣列構成存儲網絡，給前端子系統提供存儲服務。并為監控中心和分控客戶端提供資料檢索與回放服務。
（4）顯示與控制子系統
即部署在監控中心的解碼、顯示設備和控制設備，具體包括顯示設備及電視墻、解碼設備、控制主機及控制臺等。在本系統中工作人員借助它們完成監視與控制功能。
4 拓撲結構圖

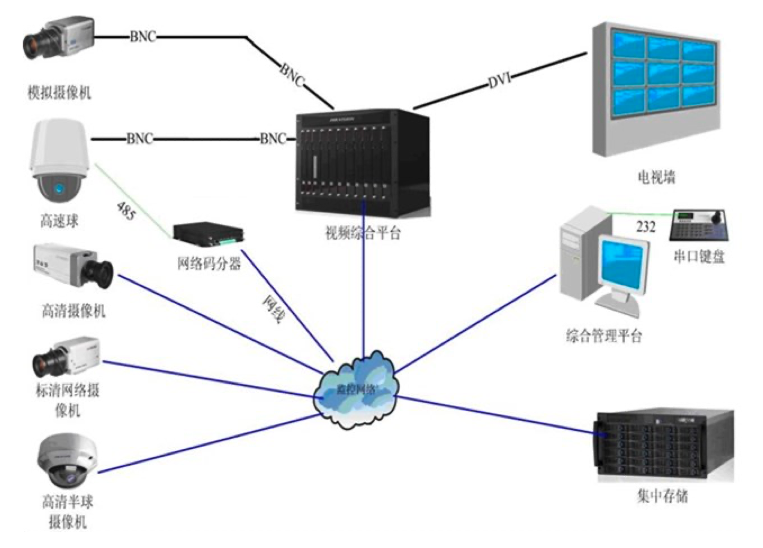

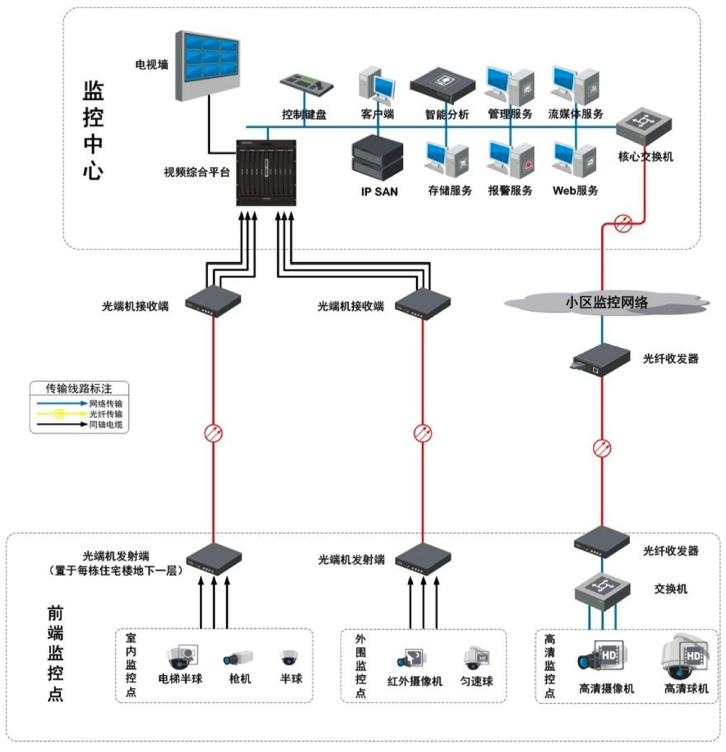

各室內監控點就近接入樓層光端機、光纖收發器，通過主干光纖傳輸至小區安防控制中心。承載監控平臺軟件的各種應用服務器部署在信息中心機房，直接與核心交換機相連。包括：管理服務器、流媒體服務器、報警服務器、Web 服務器和網絡磁盤陣列。
安防控制中心的綜合平臺和控制主機（PC）通過交換機接入監控網。
5 系統詳細設計
5.1 前端子系統
前端子系統組成部分
前端系統的設計與施工由以下部分組成：
前端攝像機
立桿與基礎室外設備箱
UPS集中供電電源
前端監控點的配電與防雷地接地系統
前端系統設計應具有抗風、抗震、防雷、防雨、防塵、防鹽霧、防銹蝕、防變形的功能。
攝像機、借桿或立桿、機箱應考慮以下因素：
工作溫度范圍為－10℃～60℃ 濕度 30%－80%
抗震等級8級臺風：12級
電磁干擾≤120dB
攝像機
根據監控點的具體位置和情況，采用網絡半球、網絡槍機、高清智能球型攝像機相結合的方式。
立桿和基礎
前端監控點的立桿按實際情況而定。由于外部監控點受環境影響，本次設計的立桿應分二種：單機立桿、多機立桿。立桿出廠時，表面粘貼符合規定的反光膜。
立桿技術要求
規范規定攝像機的安裝可采用根據環境不同的方式，可利用建筑物墻體、借桿或選用簡單型立桿、加強型立桿安裝的方式進行安裝。采用立桿安裝方式時，具體式樣可以具體考慮，但應考慮立桿和周圍環境的協調。
簡單型立桿：立桿的高度約2m，立桿管璧厚5mm，立桿基礎須做灌筑基礎，基礎深度約0.6m。
加強型立桿：立桿高度約5m，立桿管壁厚6-8mm，挑臂長3-5m，立桿基礎須做灌筑基礎，底部直徑應≥1m，底部螺栓、螺絲應使用防腐高強度材料。
5.2 供電設計
系統采用集中供電方式，攝像機電源由監控中心機房的集中供電。在樓層弱電間設置電源箱，監控報警配電箱電源由UPS機房引到相應各弱電井的UPS配電箱引出，電源經配電箱內電源適配器變壓（整流）后引出至各監控點。
在弱電井內，電源線管路單獨敷設，與視頻線路不共用管路（或橋架），進入各層弱電井的監控報警配電箱后，由于攝像機電源一般要求為直流DC12V或AC24V，因此監控報警用配 電箱至各監控點電源線可以和視頻線、控制線同管敷設。
5.3 監控中心設計
監控中心包含控制子系統和顯示子系統。
（1）控制子系統
控制子系統包含控制主機和操作臺。
控制主機
控制主機安裝“操作客戶端軟件”和“配置客戶端軟件”，控制主機數量取決于深化設計階段用戶 具體期望數量。
操作客戶端軟件能執行所有監控功能，如前面提及的功能，具體功能描述詳見《應用軟件功能介紹》。
配置客戶端僅系統管理員（用戶名/密碼）可進入操作，主要完成系統配置、用戶權限分配、系統日志查詢等功能。
控制臺
根據本項目的建設規模，建議設計3~4 個工位，每個監控工位配置1臺工作站電腦安裝平臺軟件客戶端，桌面配置液晶顯示器，用于圖像實時監控。
（2）視頻編/解碼及管理系統
視頻綜合平臺是一款電信級機架式視頻處理綜合平臺產品，主要功能：模擬和數字視頻信號切換，視頻圖像行為分析，視頻信號編解碼，視頻壓縮數 據集中管理存儲和網絡實時預覽的；各種網絡功能，日志功能；用戶和權限管理；設備維護功能等于一體的綜合視頻處理平臺。
在硬件和結構設計上采用ATCA標準的系統架構，視頻綜合平臺以大容量雙高速交換總線為互連背板，插入功能強大視頻處理板。機箱高度12U，可以放在19英寸，12U高度以上，600mm深機框中，采用插拔式模塊化設計，內含11個前后垂直豎插槽位，包括一塊中央主控板、10塊視頻圖像處理板。直流輸入電源外置，采用雙路1+1冗余-48V電源輸出。
產品特點：
同時支持數字矩陣交換和網絡IP矩陣交換，支持多種模擬輸入、數字等壓縮、非壓縮高清視頻信號輸入和多種模擬、數字壓縮、非壓縮信號的輸出轉換，并可輸出到模擬和數字顯示設備上，實現了真正意義上的全高清、全數字化的矩陣。
無阻塞的雙高速背板及交換能力，滿足高速、大容量視頻業務數據交換傳輸的需求。實現全數字化任意輸入數字信號經過高速背板總線切換到任意輸出的矩陣功能。
最多可插入10片刀片式視頻圖像處理板，視頻圖像處理板分為視頻輸入（編碼）板和視頻高清顯示（解碼）板，通過插入不同片數的視頻輸入板和視頻高清顯示板，可以組合成64（進）×16（出）、128（進）×32（出）、256（進）×64（出）等各種規格的數字視頻全交叉交換矩陣。大容量運營級ATCA機箱系統，強大的高密度處理器硬件構架，采用雙電源提供冗余切換后備保護，機箱溫度自動檢測，智能風扇自動調溫技術，保證系統穩定運行。
強大的視頻圖像編解碼能力，提供網絡視頻預覽，視頻數據網絡集中存儲和視頻解碼功能，每一塊視頻輸入（編碼）板可以實現32路標清H.264格式編碼，每一塊視頻輸出（解碼）板可以同時對32標清編流解碼，并提供8個高清（1920×1080）輸出接口。
內置多個千兆網絡接口，用于視頻編碼流為網絡預覽、網絡集中存儲，視頻服務器、視頻錄像數據、網絡攝像機的解碼上墻。
視頻流采用數字化后交換，徹底消除視頻信號多次交換，造成圖像質量下降的現象。支持視頻綜合平臺之間級聯，提高綜合平臺的視頻處理和組網能力，方便PC端綜合管理軟件對同一監控網絡中平臺設備統一管理。
支持視頻圖像二次處理，支持視頻圖像拼接、分割、疊加、縮放等功能。采用模塊化、機架式設計，滿足多種監控業務的擴充的需求。
5.4 顯示子系統
顯示控制子系統包括12塊55寸液晶拼接屏。根據實際工程實施經驗，建議控制臺到電視墻的觀看距離不小于3米。同時，為了方便安裝維護，后面至少需要保留凈空間80厘米。液晶拼接屏用來顯示監控系統視頻畫面、文字信息，如前端狀態信息、報警信息、管理 狀態等等。同時，電視墻的具體設計以及選用顯示設備的數量應根據中心或平臺實時監控的需要、監控系統規模而定，中心或平臺應整體布局、按功能分區、保持美觀協調。
6 應用軟件功能介紹
6.1 架構設計
隨著視頻監控應用范圍不斷擴大，依靠傳統軟件設計實現各種安防應用的融合、海量的視頻數據存儲、智能分析技術的集成開始顯現一些不可逾越的障礙。我們要從新的思路出發來整合網絡、存儲、音視頻、智能分析，從架構角度上對監控系統進行了重新的審視和規劃設計，借鑒IT軟件領域成熟的軟件開發模式，支持分布計算，提供跨網絡、硬件和OS平臺的透明性的應用或服務的交互，支持標準的協議和接口，滿足安防應用的需求，符合下一代安防監控的發展方向。
6.2 系統框圖

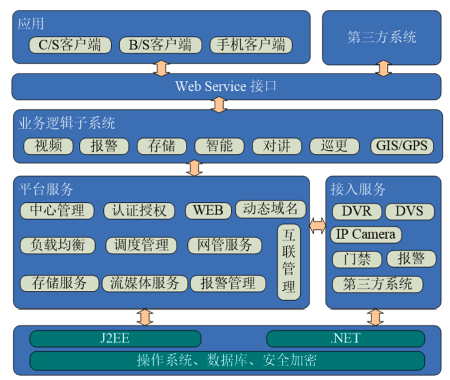

平臺系統從技術結構上主要分為以下幾個層次：
基礎開發平臺：
對操作系統、數據庫、安全加密、多媒體協議的封裝，屏蔽差異，實現上層應用的平臺無關性，提高開發效率和系統兼容性。在服務器端我們選擇了J2EE作為開發平臺，在客戶端我們選擇.NET作為平臺。
平臺服務：
在平臺服務層我們提供了認證、管理服務、流媒體、存儲服務、報警管理等通用服務外，還提供了電信級系統必須具備的負載均衡、雙機熱備等服務。我們還提供了設備抽象模型和接入服務，可以兼容多廠商、多種類、多協議的各種異構硬件；我們還提供了第三方系統接入服務，通過互聯管理模塊，目前我們已經完成了DB33的互聯(SIP)。
業務邏輯子系統：
通過常用業務的歸納、封裝，這層提供了視頻、報警、智能、對講、巡更等監控安防業務，方便應用層調用。
應用子系統：
通過Web Service接口使用平臺提供的各種服務，將具體的業務展現給最終的用戶。有傳統的C/S客戶端，有基于最新WEB技術的B/S客戶端，還有可“隨身攜帶”的手機客戶端，最大化用戶的體驗。
通過良好的分層結構，統一的接口服務，可以有效的降低系統構建的復雜度。
6.3 平臺組成
中心管理服務器
是整個系統的核心組件，提供統一的認證、授權、管理服務。作為認證服務器，支持AAA、PKI/PMI 的集成；作為管理服務器，對系統內的用戶、角色、權限、視頻監控設備、報警設 備、各種服務器進行集中配置管理；作為應用服務器，提供各類監控業務。提供完善的日志 管理和審計功能。
存儲管理服務器
通過虛擬存儲管理技術，支持DAS、NAS、IP-SAN各種存儲設備；支持集中存儲管理模式，也支持DVR存儲的分布式存儲方式；支持 PB 級海量音視頻數據存儲、快速檢索及智能后檢索；支持靈活的備份策略；支持數據自動修復技術（數據補錄）。
6.4 平臺功能
用戶管理
支持用戶組、角色管理，精細化權限控制到通道。支持多級部門結構。
支持分權、分域、分級管理
權限管理
支持集中授權、認證
支持多種認證方式，包括數據庫方式、AAA、PKI支持精細權限控制，可以控制到通道支持模板功能，方便用戶快速設置權限支持基于角色的權限管理
設備管理
支持服務器、設備添加、刪除、注冊、認證管理。
支持全網設備時間同步，支持手動校時、支持 NTP。支持設備批量配置和升級、支持遠程重啟。
支持配置文件導入、導出功能。
支持設備狀態巡檢，可定時巡檢或手動巡檢，對異常情況記入日志并及時告警。 實時監控
客戶端和瀏覽器中可以進行單畫面或多畫面進行實時預覽，支持多種畫面分割方式。
支持分組輪詢操作，支持多屏顯示，支持窗口比例自適應（4：3，16：9）。
支持預覽抓圖支持即時回放
支持預覽窗口中云臺控制操作支持電子放大功能支持動態調節亮度、對比度、飽和度、色調參數支持OSD。
PTZ控制
能夠實現對前端云臺鏡頭的全功能遠程控制，包括對云臺進行8個方向的控制，放大，縮小，聚焦，光圈放大縮小，燈光，雨刷，包括云臺的旋轉和自動掃描、鏡頭的變倍變焦、預置位的設置和啟動、巡航軌跡的設定和啟動；
支持云臺優先級控制管理；支持3D定位；
語音對講及廣播
支持客戶端對設備的語音對講。
支持客戶端對多個設備音頻通道的音頻廣播。支持客戶端間的語音對講。
錄像存儲
支持多種錄像方式，包括DVR前端存儲，集中存儲，客戶端本地存儲。支持多種存儲介質，包括IP-SAN、NAS、DAS。
支持IP-SAN資源統一配置管理。
支持存儲狀態、磁盤狀態的實時顯示。
支持多種錄像類型，包括計劃錄像、報警錄像、手動錄像等。支持報警錄像支持預錄功能。
檢索回放
支持按通道、時間、錄像類型、智能信息來檢索數據。
支持下載、備份，支持斷點續傳功能，支持手動、計劃備份策略。支持本地錄像回放和遠程錄像回放。
支持拖動、快進、慢進、單幀播放、倒放。支持放大。
支持回放抓圖、片段剪輯。支持多畫面同時、同步回放。支持書簽功能，加速檢索。支持錄像文件、片段鎖定、支持剪輯。支持分段回放。
支持smart search回放（搜索移動偵測信息）

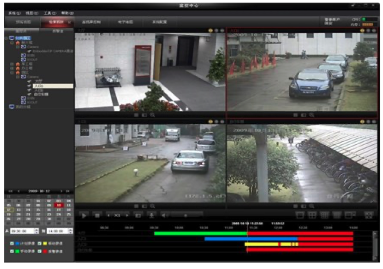

檢索回放示意圖
報警管理
支持多種報警類型，包括硬盤滿報警，硬盤出錯報警，視頻丟失報警，視頻遮擋報警，移動偵測報警、IO報警、智能分析事件報警，服務器異常狀態報警。
支持多種報警聯動策略，聯動方式有客戶端聯動（視頻圖像、聲光顯示、信息疊加）、云臺聯動、通道錄像、報警輸出聯動、EMAIL通知、短信發送、電子地圖、通道抓圖、執行預案等 方式。
支持報警信息查詢檢索，可通過報警日志關聯錄像回放。支持報警消息上傳至上級處理。
支持報警信息的過濾，避免大量重復報警信息。支持報警優先級管理。

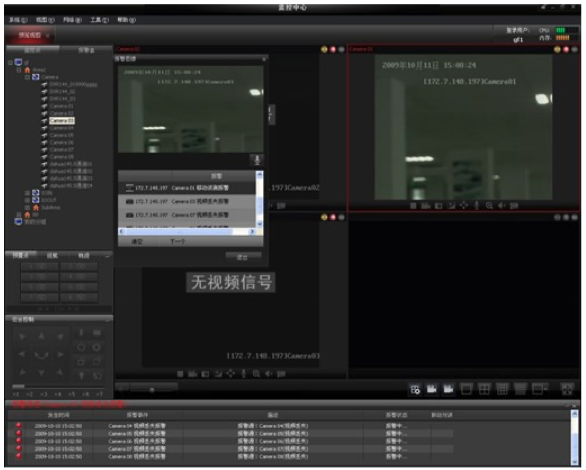

報警聯動示意圖
日志管理
支持系統日志、報警日志、設備日志、操作日志、網管日志管理。支持日志分級、分類。支持按用戶、時間，類型、等級等條件對日志信息進行搜索。支持日志導出成xls，txt。
文件格式。
支持日志報表打印。
電子地圖
支持在地圖上直接對視頻、報警、門禁、巡更、對講等設備進行管理。 支持增加、修改和刪除電子地圖的圖層，并可進行切換，具有超級鏈接功能。
支持對地圖進行放大、縮小和漫游，支持鷹眼。支持地圖元素快速、模糊搜索定位。支持顯示設備狀態在線狀態、布撤防狀態、視頻信號狀態、硬盤狀態等。支持加載插件，
接收其它特殊信息在地圖上顯示。
支持報警事件聯動，可以圖標閃爍、彈視頻窗口、顯示預案等。
電視墻管理
支持軟件解碼上墻
支持解碼卡、解碼器解碼輸出支持高清解碼輸出
支持報警聯動上墻支持回放上墻
巡更管理
在線巡更，實時接收巡更信息；
視頻聯動功能，可查看現場視頻圖像，并進行錄像；
巡更編組功能，靈活的巡更線路編組、巡更時段設置、巡更員排班、巡更卡分配策略；電子地圖功能，在電子地圖上實時顯示巡更點的刷卡信息；
多種監控方式，通過刷卡信息表、巡更路線圖監視巡更過程；
日志查詢功能，可按多種條件查詢、分析、統計，按日/周/月生成巡更報表；錄像回放功能，可調取每條巡更日志的錄像文件；
支持多種巡更方式，包括刷卡巡更、指紋巡更等；
門禁管理
系統可采集各種事故信號（火警、匪警等，）及時記錄并報警；
實現對指定區域分級、分時段的通行權限管理，限制外來人員隨意進入，并根據員工的職位或工作性質確定其通行級別和允許通行的時段，有效防止內盜外盜。
手機客戶端
登錄設備實時預覽PTZ控制
