1 方案概述
1.1 高校平安校園建設背景
校園安防系統建設，可有力確保校園內的教職工和學生以及相關人員的人身安全和監控,對校園內的人員、物資、財產的安全進行預防控制,減少和避免安全事故和違法犯罪案件的發生；
安防系統可對發生的各種不安全事故采用合理的技術手段和方法進行及時、有效地處理,使各種損失減到最低；　
《國家中長期教育改革和發展規劃綱要（2010-2020年）》中指出：“切實維護教育系統和諧穩定。加強和改進學校思想政治工作，加強校園文化建設，深入開展平安校園、文明校園、綠色校園、和諧校園創建活動。
根據甲方的要求，結合我校校園安全工作面臨的實際問題，對大廈進行安全隱患排查，明確改進工作的方案與措施，加強安全技術防范設施建設。
1.2 建設內容
建設內容闡述：
從系統架構出發，包括前端設計，傳輸網絡設計和監控中心設計。
1.3 系統架構

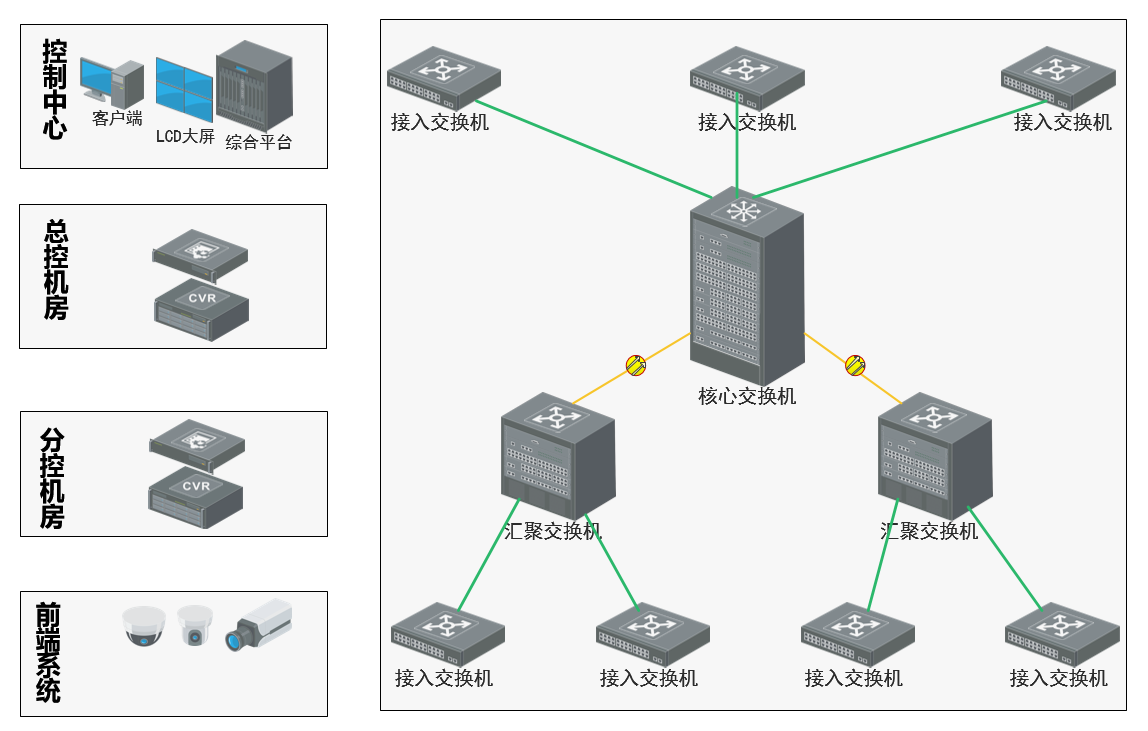

視頻監控系統的由前端、傳輸網絡、監控中心組成。系統架構如下：

視頻監控系統架構示意圖
1、 前端部分
前端支持多種類型的攝像機接入。系統可配置高清網絡槍機、球機等，按照標準的音視頻編碼格式及標準的通信協議，直接接入網絡并進行視頻圖像的傳輸。
1、 傳輸網絡部分
前端與接入交換機之間可通過有線網絡或無線網絡接入，直接接入交換機方式（距離100米以內），將前端信號匯聚至中心的核心交換機。
2、 監控中心部分
監控中心的設計主要包括視頻存儲、視頻顯示及實現統一管理的平臺軟件。
監控中心可能分監控設備間和視頻監控值班室兩部分，監控設備間主要部署視頻存儲、中心管理服務器（安裝平臺軟件）以及核心交換機，視頻監控值班室部署解碼拼控設備、顯示大屏以及用戶終端。
存儲采用NVR方式，監控中心采用解碼器完成視頻的解碼、拼接，上墻等應用。通過部署LCD大屏用來將視頻進行上墻顯示。
中心平臺采用安防管理平臺對視頻監控設備和用戶進行統一管理，實現視頻的預覽、回放、圖片抓拍、云臺控制等各類應用。
1.4 前端設計
1.4.1 前端選型設計
系統使用200W網絡高清攝像機。前端攝像機按照標準的音視頻編碼格式及標準的通信協議，接入網絡并進行視頻圖像的傳輸。
前端設備選型一般遵照以下標準：
1、 根據監控場景選擇設備形態
半球：室內固定小范圍監控，如電梯、走廊等。半球安裝在室內具有一定的隱蔽性，并且美觀大方。半球的視角比較大，圖像會有一定的畸變；
球機：需要切換場景對設備周邊進行監控，如建筑大門口，建等機為一體化設備，可以控制云臺進行轉動，支持變倍和自動聚焦；
筒機：固定監控場景，對效果沒有特殊要求，如比較高的樓道、室外等。筒機為一體化設計，不需要額外配置鏡頭和護罩。筒機的監控距離因鏡頭而異，一般從幾米到幾十米不等；
3、 根據場景特性選擇設備特性
低照度環境下進行全彩監控，可選擇星光、黑光設備；
低照度環境下普通監控，可選擇紅外設備；
在夜間監控車輛道路、出入口等情況下，需要選擇具有強光抑制功能的設備；
在需要采集人臉、人體、車牌、車輛的場景，需要部署具有智能采集功能的設備，或者部署可搭配智能分析后端的設備。
1.4.2 前端配套設施
1、 支架
室內攝像機的安裝固定，根據攝像機型號和現場情況可采用壁裝、吊裝及角裝等多種形式的安裝支架，安裝高度不低于2.5m。
安裝在室外的攝像機，當可借助建筑物附著安裝時，選用相應的安裝支架來安裝；若無合適的建筑物供附著安裝，則需要選用視頻監控專用立桿，安裝高度應不低于3.5m。
4、 防雷接地
對前端供電和控制部分，需要采取有效的避雷接地措施，充分保障前端的穩定性和可靠性，前端監控的防雷接地主要從以下三個方面進行。
擊雷防護：在直擊雷非防護區的每個視頻監控點均配置預放電避雷針，安裝于監控點立桿頂部。
供電設施的雷擊電磁脈沖防護：電源防雷系統主要是防止雷電波通過電源對前端設備造成危害。
均壓等電位連接：等電位連接是將正常不帶電（或不帶信息）的、未接地或未良好接地的設備金屬外殼、電纜的金屬外皮、金屬構架、金屬管線與接地系統作電氣連接，防止在這此物件上由于感應雷電高壓或接地裝置上雷電入地高電位的傳遞造成對設備內部絕緣、電纜芯線的反擊。
5、 線纜
前端網絡攝像機采用網線的方式接入，對于近距離傳輸（100米以內），直接通過網線連接到接入交換機；對于遠距離傳輸，通過網線接入光纖收發器或者ONU設備，再匯聚到接入交換機中。
1.4.3 IPC功能亮點
1、 智能分析
“警戒”系列智能相機集成了人體二次識別算法，可以有效過濾動物、樹叢等造成的誤報，從而提高周界入侵報警上報的準確度。
6、 超低照度
“黑光”超低照度攝像機采用雙senser構架，一路senser主要感知色彩信息，另一路senser主要感知亮度細節。同時采用了雙ISP引擎，其中一路強化處理色彩，對色彩進行優化，另一路強化處理細節，有效提升清晰度。
7、 強光抑制
在夜間監控車輛道路、出入口等情況下，往往因?yàn)檐嚬饩€太強嚴重影響視頻圖像質量。產品中廣泛采用強光抑制技術來解決此種困擾，有效抑制強光點直接照射造成的視頻圖像模糊，能自動分辨強光點，并對強光點附近區域進行補償以獲得更清晰的圖像。
8、 紅外增強
針對夜間或光線不好的場景下圖像質量差的問題，推出紅外攝像機和紅外球機，采用陣列紅外燈使紅外距離最遠可達150米，并結合3D降噪技術可以獲得清晰的夜間圖像。
9、 3D數字降噪
3D數字降噪功能能夠降低弱信號圖像的噪波干擾。由于圖像噪波的出現是隨機的，因此每一幀圖像出現的噪波是不相同的。3D數字降噪通過對比相鄰的幾幀圖像，將不重疊的信息（即噪波）自動濾出，從而顯示出比較純凈細膩的畫面。產品中廣泛采用3D時空域聯合降噪處理，結合準確的噪聲強度估計算法，在光照理想、噪聲較低時圖像清晰細節沒有損傷，光照不足時噪聲明顯抑制，圖像細節大量保留，有效提升視頻監控圖像質量。
10、 寬動態
監控環境中常會遇到光線明暗反差過大的場景，利用寬動態技術，可將場景中特別亮的部位和特別暗的部位都能看得特別清楚。普通攝像機獲取的是背景清晰但是前景較暗的圖像，寬動態攝像機能獲取前景和背景都清晰的圖像。采用業界高端傳感器并結合自主研發算法，推出的新一代寬動態是基于動態范圍達120db的多重曝光Sensor，采用局部亮度映射與圖像增強相結合的處理算法，在逆光環境下能夠清晰地保留暗處細節并抑制亮處過曝，大幅提升寬動態場景的圖像質量。
1.5 傳輸網絡設計
1.5.1 設計思路與要求
(一) 設計思路
視頻監控子系統網絡的建網思路需要做一個整體規劃，應考慮如下幾個方面：
1、 針對布線是否可達，應該按照有線網絡和無線網絡分別設計。
11、 根據項目的需要，三層網絡架構去適應本項目結構。
12、 網絡帶寬應當滿足業務峰值需要，并保有余量。
13、 監控網絡需要按照模塊化、結構化的原則設計，便于今后擴容和升級。
14、 針對網絡的安全隱患，系統應通過多種安全措施保障系統的安全。
(二) 設計要求
1、 網絡傳輸協議要求
系統網絡層應支持IP協議，傳輸層應支持TCP 和UDP 協議。
15、 媒體傳輸協議要求
視音頻流在基于IP的網絡上傳輸時應支持RTP/RTCP協議；視音頻流的數據封裝格式應符合標準要求。
16、 信息傳輸延遲時間
當信息（包括視音頻信息、控制信息及報警信息等）經由 IP 網絡傳輸時，端到端的信息延遲時間（包括發送端信息采集、編碼、網絡傳輸、信息接收端解碼、顯示等過程所經歷的時間）應滿足要求：前端設備與信號直接接入的監控中心相應設備間端到端的信息延遲時間應不大于2s；前端設備與用戶終端設備間端到端的信息延遲時間應不大于4s。
17、 網絡傳輸帶寬
聯網系統網絡帶寬設計應能滿足前端設備接入監控中心、監控中心互聯、用戶終端接入監控中心的帶寬要求，并留有余量。
18、 網絡傳輸質量
聯網系統IP網絡的傳輸質量（如傳輸時延、包丟失率、包誤差率、虛假包率等）應符合如下要求：
網絡時延上限值為400ms；
時延抖動上限值為50ms；
丟包率上限值為1×10^-3；
包誤差率上限值為1×10^-4。
1.5.2 有線網絡規劃設計
(一) 網絡結構設計
監控傳輸網絡系統主要作用是接入各類監控資源，為中心管理平臺的各項應用提供基礎保障，能夠更好的服務于各類用戶。
本項目視頻監控路數大于300的情況，使用三層網絡架構。網絡結構如下圖所示：

三層網絡架構
1、 核心層
核心層主要設備是核心交換機，作為整個網絡的大腦，核心交換機需具備高可靠性及高穩定性的要求，一般均采用模塊化框式交換機，在可靠性配置上需具備雙電源、雙引擎的要求，在穩定性配置上需選擇合適的背板帶寬及處理能力較高的板卡。
19、 匯聚層
匯聚層是網絡接入層和核心層的“中介”，因?yàn)楹诵慕粨Q機的端口非常有限，而且系統規模大的時候核心的壓力也會非常大。所以需要匯聚層分擔核心壓力，匯聚層交換機比核心層交換機具有具有更高的性能，更快的交換速率。同時匯聚層支持實施策略、安全、工作組接入、虛擬局域網（VLAN）之間的路由、源地址或目的地址過濾等多種功能。在匯聚層中，應該采用支持三層交換技術和VLAN的交換機，以達到網絡隔離和分段的目的。
20、 接入層
前端視頻資源接入
前端網絡采用獨立的IP地址網段，完成對前端多只監控設備的接入。前端視頻資源通過IP傳輸網絡接入監控中心或者數據機房進行匯聚。對于傳輸距離小于100米（傳統的POE供電距離為100米，使用POE交換機、網線、IPC配套，供電距離可以達到250米）的情況下可采用超五類或者六類雙絞線就近直接接入交換機；對于傳輸距離大于100米的情況下，可采用一對光纖收發器實現點對點接入或者采用PON實現點對多點接入。
用戶接入
對于用戶端接入交換機部分，需要增加相應的用戶接入交換機，提供用戶接入服務。視頻監控值班室部署接入交換機，通過千兆光纖鏈路接入到傳輸網絡中，保證設備及客戶端的正常使用。
(二) VLAN規劃
VLAN就是虛擬局域網，隨著視頻專網中用戶和終端設備大規模接入，網絡廣播的流量呈幾何級數量增多，通過VLAN技術，把一定規模的用戶和終端歸納到一個廣播域當中，從而限制視頻專網的廣播流量，提高帶寬利用率。
每一個VLAN在數據轉發時，可以二層和三層方式實現數據轉發，二層VLAN技術能將一組用戶歸納到一個廣播域當中，從而限制廣播流量，提高帶寬利用率。三層VLAN是基于IP協議，一組用戶歸納到一個網段內，通過網關與別的組進行交換。
在網絡用戶VLAN規劃方面，一般可根據視頻用戶、前端設備、后臺設備等所屬的部門，以及具體的網絡應用權限來劃分。在具體VLAN規劃中，應合理規劃每一個VLAN中實際用戶數量。
一般規劃VLAN資源參考如下幾個做法：
1、 VLAN1在所有設備上不啟用三層接口地址，不使用VLAN1承載實際業務或者作為網管VLAN。
21、 全網每臺設備的網管VLAN可以使用同一個，方便設備預配置與日常管理。
22、 我們一般建議按照每個區域進行VLAN資源的劃分，所有IPC使用的VLAN均遵從所在區域的VLAN規劃。
23、 盡管在不同的匯聚設備上使用相同的VLAN并不沖突，但是不允許這樣的做法，會對后期的維護和故障的排除造成很大的困難。
24、 如果建設網絡所使用的設備不能直接在端口上配置互聯用的IP地址，需要綁定相應的VLAN的話，還需要單獨劃分出來一大段VLAN資源用于設備互聯，強烈建議全網設備互聯用VLAN按照鏈路去劃分，每條鏈路使用一個互聯VLAN。
注：交換機中標記VLAN的數據長度是12位，所以VLAN取值范圍是0~4095，通常0和4095是系統保留，1通常是交換機的默認VLAN號。
(三) 網絡IP地址規劃
IP地址的合理分配是保證網絡順利運行和網絡資源有效利用的關鍵，要充分考慮到地址空間的合理使用，保證實現最佳的網絡地址分配及業務流量的均勻分布。
IP地址空間的分配與合理使用與網絡拓?fù)浣Y(jié)構、網絡組織及路由有非常密切的關系，將對網絡的可用性、可靠性與有效性產生顯著影響。因此在對網絡IP地址進行規劃建設的同時，應充分考慮本地網對IP地址的需求，以滿足未來業務發展對IP地址的需求。IP地址規劃原則：
1、 唯一性
一個IP網絡中不能有兩個主機采用相同的IP地址；這就需要選擇一個足夠大的IP地址范圍，不但能夠滿足現有的需要，同時能夠滿足未來網絡的擴展。兩個不同網絡互聯時應避免使用同一網段IP地址，以免造成IP地址沖突。
25、 簡單性
地址分配應簡單易于管理，降低網絡擴展的復雜性，簡化路由表項。
26、 連續性
連續地址在層次結構網絡中易于進行路徑疊合，大大縮減路由表，提高路由算法的效率；IP地址分配既要考慮到擴充，又要能做到連續。
27、 可擴展性
地址分配在每一層次上都要留有余量，在網絡規模擴展時能保證地址疊合所需的連續性。
28、 靈活性
地址分配應具有靈活性，以滿足多種路由策略的優化，充分利用地址空間。
(四) 路由總體規劃
路由分為靜態路由和動態路由，根據項目實際情況進行選擇。
靜態路由是在路由器中設置的固定的路由表。除非網絡管理員干預，否則靜態路由不會發生變化。由于靜態路由不能對網絡的改變作出反映，一般用于網絡規模不大、拓?fù)浣Y(jié)構固定的網絡中。靜態路由的優點是簡單、高效、可靠。在所有的路由中，靜態路由優先級最高。當動態路由與靜態路由發生沖突時，以靜態路由為準。
動態路由是網絡中的路由器之間相互通信，傳遞路由信息，利用收到的路由信息更新路由器表的過程。它能實時地適應網絡結構的變化。動態路由適用于網絡規模大、網絡拓?fù)鋸?fù)雜的網絡，其中最常用的動態路由是OSPF（Open Shortest Path First開放式最短路徑優先）協議。
(五) 網絡傳輸帶寬設計
1、 接入帶寬設計
在本項目系統中，前端相機接入到接入交換機，接入交換機到匯聚，再由匯聚到核心。一般接入交換機的上行帶寬為千兆。前端媒體流傳輸情況如下圖：

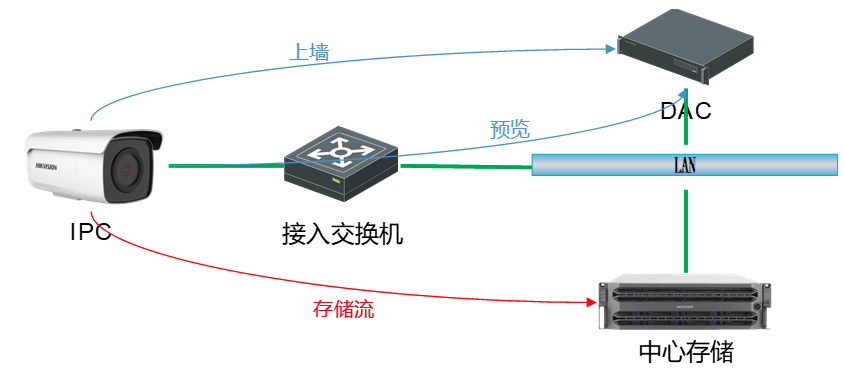

前端流量
在本系統中，前端相機采用流直存模式，所以必須有一路存儲流經過前端網絡。同時，預覽、上墻均需要由流媒體向前端IPC取流。所以這種情況下，前端帶寬計算為：
W_碼流帶寬=W_{存儲帶寬}+W_{預覽帶寬}+W_上墻帶寬
在實際使用中，考慮碼流突發及信道開銷，以及圖片、信令對帶寬的占用，有效帶寬一般占設備規格的60%。綜上，經驗帶寬為
W_{經驗帶寬}=W_碼流帶寬/0.6
假設每路相機均出一路存儲流、預覽流和上墻流，1080P的相機按照4Mbps碼率計算，則W_{經驗帶寬}=8*3*4/0.6=160Mbps。這個數值超過了交換機的百兆上行帶寬，所以業務在同時并發的情況下會出現故障。
29、 監控設備間網絡設計
匯聚交換機的帶寬可以根據匯聚的接入交換機數量來估算，一般匯聚交換機上行鏈路采用光纖，或者使用鏈路聚合技術。交換機與存儲系統之間使用光纖鏈路，交換機與服務器之間使用千兆網線或者鏈路聚合。
30、 視頻監控值班室網絡設計
視頻監控值班室主要做各種業務的最終呈現，包括預覽、上墻、回放、控制等等，所以最終的媒體流都需要由監控設備間轉發到視頻監控值班室。

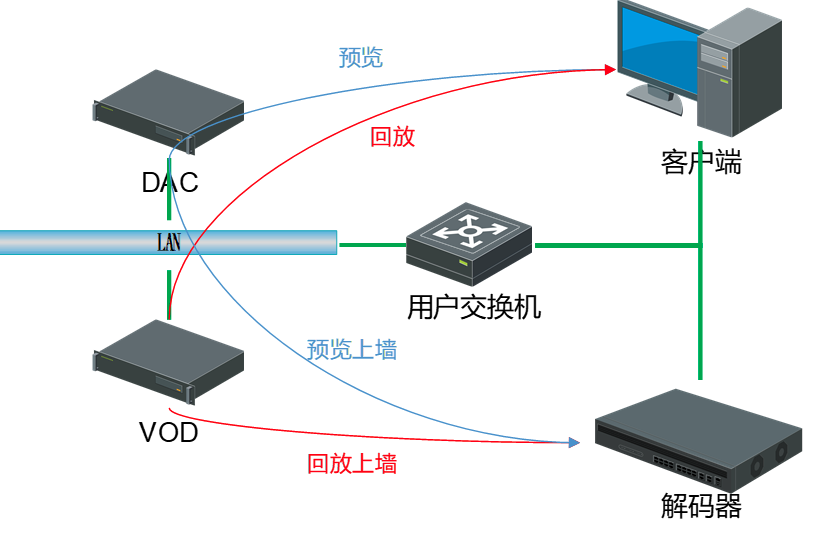

視頻監控值班室媒體流傳輸情況如下圖：

視頻監控值班室流量
視頻監控值班室的接入帶寬可以按照業務需求計算。通過上圖不難看出，帶寬占用主要體現在客戶端預覽/回放，以及預覽/回放上墻。所以
W_碼流帶寬=W_PC解碼+W_上墻
PC解碼可以按照PC性能估算，比如一般配置的客戶端可以解9路1080P，共4臺客戶端電腦，則帶寬為9*4*4=144Mbps。上墻解碼可以按照用戶需求測算，共12塊大屏，用戶最多單塊屏9分屏看圖像，則帶寬為12*9*4=432Mbps.理論帶寬總計144+432=576Mbps，再根據冗余計算，設備帶寬超過千兆，則需要部署兩臺千兆交換機分擔壓力。
(六) 無線網橋傳輸方式
針對定向傳輸?shù)闹须娞輬?chǎng)景，可選用無線網橋傳輸方式，其傳輸速率快、安裝周期短、維護方便、擴容能力強。
無線網橋在前端和中心端分別部署定向天線，傳輸質量高。
1.5.3 網絡可靠性設計
網絡的可靠性是為了保證視頻在傳輸過程中，重要環節在出現設備損壞或失敗時，還能夠保證正常傳輸。網絡可靠性主要可從傳輸鏈路可靠性、網絡設備可靠性兩個方面進行設計。
1、 傳輸鏈路可靠性
傳輸鏈路的可靠性一般通過鏈路聚合技術來進行保障。鏈路聚合設計增加了網絡的復雜性，但是提高了網絡的可靠性，使關鍵線路上實現了冗余功能。除此之外，鏈路聚合還可以實現負載均衡。
31、 網絡設備可靠性
網絡設備的可靠性主要通過關鍵部件冗余備份、設備冗余備份、傳輸告警抑制和快速鏈路故障檢測來進行保障。
關鍵部件冗余備份是指網絡設備提供主控、電源等關鍵部件的1+1冗余備份；另外系統各單板及電源、風扇模塊均具有熱插拔功能。這些設計使得設備或網絡出現嚴重異常時，系統能夠快速地恢復和作出反應，從而提高系統的平均無故障運行時間，盡可能地降低不可靠因素對正常業務的影響。
設備冗余備份是指通過雙機虛擬化或虛擬路由器冗余協議等方式實現網絡設備的冗余備份。一旦出現設備不可用的情況，可提供動態的故障轉移機制，允許網絡系統繼續正常工作。
傳輸告警抑制是指對告警進行過濾和抑制，避免網絡頻繁振蕩，因?yàn)楫?dāng)接口啟動快速檢測功能后，告警信息上報速度加快，會引起接口的物理層狀態頻繁在Up和Down之間切換。
快速鏈路故障檢測是一套全網統一的檢測機制，用于快速檢測、監控網絡中鏈路或者IP路由的轉發連通狀況。
1.5.4 網絡安全性設計
網絡安全性方面是保護網絡系統中的軟件、硬件及數據信息資源，使之免受偶然或惡意的破壞、篡改和泄露，保證網絡系統的正常運行、網絡服務的不中斷。本項目網絡采用安防專網，物理與其它網絡隔離，并在服務器及客戶端上安裝殺毒軟件（由我公司承擔相應殺毒軟件費用）。
1.5.5 網絡管理規劃
網絡管理主要是從網絡監控管理、應急操作管理和日常維護管理三個方面對網絡管理規劃進行簡要說明：
1、 網絡監控管理
網絡系統監控主要是通過網管系統統一進行信息采集和事件呈現，配合網絡系統進行實施。
32、 應急操作管理
應急操作管理主要是通過固定的操作流程，通過對故障設備進行主備切換、脫網隔離和旁路等方式快速恢復網絡系統的連通性。
33、 日常維護管理
日常維護管理主要包括故障診斷、配置和設備操作等內容，指導網絡運維人員的日常維護管理工作。
1.6 監控中心設計
監控中心建設內容具體包括視頻存儲部分、視頻解碼拼控部分、大屏顯示部分、平臺管理軟件、設備機柜、服務器等。
1.6.1 系統結構設計

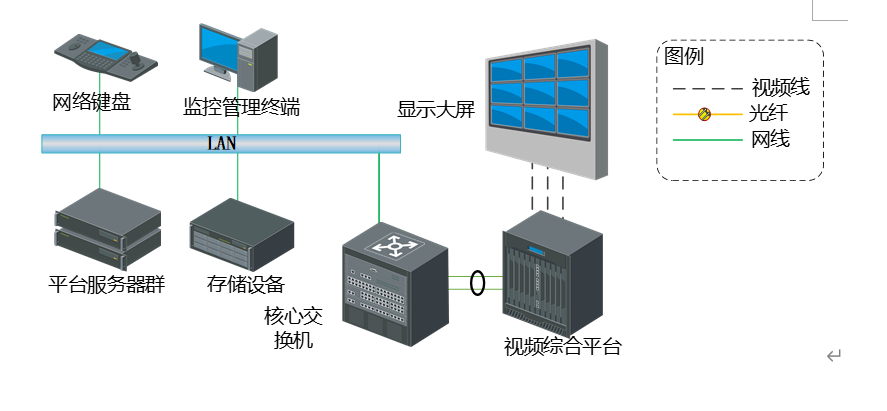

監控中心系統架構圖如下所示：

監控中心系統架構圖
監控中心是整個視頻監控系統的核心，實現視頻圖像資源的匯聚，并對視頻圖像資源進行統一管理和調度。其中，存儲設備實現視頻圖像資源的存儲及調用；解碼器完成視頻解碼上墻和圖像的拼接控制；服務器支撐綜合管理平臺，并通過網絡鍵盤進行視頻切換和控制，通過高清大屏對高清視頻進行精彩展現。
1.6.2 中心平臺部分
中心平臺由很多組件構成，其中重要的視頻組件包括DAC（設備接入框架），NCG（級聯網關）、MGC（媒體網關）等，這些組件可以合一部署（全部安裝到一臺服務器上），也可以獨立部署（單獨安裝在一臺服務器）。
1.6.3 存儲部分
方案支持前端編碼器錄像數據以流媒體（ONVIF或者RTSP的標準流媒體傳輸協議）直接寫入存儲系統，能夠?yàn)橛脩籼峁└觾?yōu)化，更高性能，更加可靠的監控存儲服務，能夠滿足用戶更多更高的需求。
網絡高清視頻監控系統的存儲設計采用NVR視頻監控專用存儲設備，通過集中式的存儲方式部署在監控設備間，用于存儲管理所有前端監控?cái)z像頭的實時監控視頻。采用集中式存儲方案，物理介質集中布防，更方便管理，數據更可靠、更安全，更容易實現數據的大規模共享和應用。
NVR采用了先進的視頻流直存技術，可以提高系統性能和可靠性，同時降低使用成本，并具備高性能、高可靠、高密度、大容量、易擴展的特點。此外，NVR設備集編碼設備管理、錄像管理、存儲和轉發功能為一體的視頻專用存儲設備，支持編碼器數據流直接寫入存儲，平臺和客戶端可以直接從存儲中點播、下載，節省大量存儲服務器。
在計算存儲空間時需先計算出所有路數存儲一定的時間所需的存儲總空間，用總路數乘以每路碼流大小，再乘以總的存儲時間即可算出總的存儲空間，在計算過程中保持單位的一致性。
存儲空間計算公式：?jiǎn)温穼?shí)時視頻的存儲容量(GB)＝【視頻碼流大小(Mb)×60秒×60分×24小時×存儲天數/8】/1024
1.6.4 解碼拼控部分
支持模擬及數字視頻的矩陣切換、視頻圖像行為分析、視音頻編解碼、集中存儲管理、網絡實時預覽、視頻拼接上墻等功能，是一款集圖像處理、網絡功能、日志管理、用戶和權限管理、設備維護于一體的電信級視頻綜合處理交換平臺，解碼拼控子系統采用解碼器，性能強大，集成度高。
1、 解碼器設計
解碼器采用一體化設計，可插入各類輸出接口類型的增強型解碼板，進行上墻顯示，并可進行拼接、開窗、漫游等各類功能。也可插入各類信號輸入板，可將電腦信號輸入并切換上墻；除此之外，還也可接入模擬、數字（HD-SDI）或光信號的信源接入。
解碼器可將平臺軟件模塊以X86板插入的形式全部部署在解碼器內，無需購置各類服務器，平臺各模塊借助綜合平臺高性能的雙交換總線技術，高效平穩的運行，無需考慮原先網絡壓力問題。
34、 解碼器功能
解碼器支持網絡編碼視頻輸入、VGA信號輸入，支持DVI/HDMI/VGA接口輸出，可進行實時視頻、歷史錄像回放視頻解碼上墻和報警聯動上墻，并支持動態解碼上墻云臺控制功能。
解碼器支持畫面分割、開窗漫游等拼控功能，還集成了視頻輸入、輸出，視頻編碼、解碼，大屏拼接控制、視頻開窗、漫游等其他功能。
35、 主要功能效果展示
1) 單屏顯示
組合大屏的每個單元單獨顯示一路視頻畫面，每個單元的視頻信號可以任意切換。
2) 整屏顯示
整個大屏顯示一路完整的視頻圖像，顯示的圖像可以是復合視頻（PAL或NTSC）、VGA、S-Video、Ypbpr/YCbCr、DVI。
3) 任意分割組合顯示
以一個屏為單元可任意1、4、9、16路畫面分割顯示；可以任意幾個大屏組合顯示一路畫面。
4) 圖像疊加漫游
可以將任意一個或者多個信號疊加到其他信號之上顯示，并且可以隨意移動，進行漫游。
5) 圖像半透明混合處理
可將任意一個信號疊加到其他信號（地圖）之上，圖像透明度可調，即可以看到實圖像又不覆蓋其他信號。
6) 圖像拉伸
可將一個信號在整個屏幕墻上隨意縮放。
7) LOGO/OSD顯示
在不占用視頻輸入的情況下，可通過網絡在任意單元上以任意大小顯示任意多幅靜止圖像，也可以是LOGO信息或地圖。可在任意單元任意位置顯示適量字庫文本信息，文字透明度可調。
8) 網絡抓屏
可通過網絡將遠端電腦的操作界面投射到電視墻上(例如將客戶端操作投像到大屏顯示)。
36、 解碼器優勢
節約成本
解碼拼控能力強，并根據實際需要配置板卡即可，無需采購多臺解碼、拼控設備監控中心部署接入交換機。
主碼流解碼
無需切換到子碼流方式進行解碼，圖像切換時間短，基本無黑屏現象。
多種花式視頻顯示
如開窗、漫游、組合等任意形式的顯示模式。
1) 全高清電腦信號實時上墻
解碼器全新VGA輸入板采用最先進芯片，支持1080P、1600×1200、1920×1200等多種全高清分辨率輸入，并且上墻時采用非壓縮的方式，很好的解決了客戶的高清電腦視頻上墻功能，并且能很好的滿足客戶實時性的要求。
在此基礎之上，解碼器也具備網絡抓屏上墻的模式，用來輔助使用，滿足客戶多數量、多類型的電腦上墻需求。
1.6.5 大屏顯示部分
1、 LCD大屏
1）LCD大屏結構設計
目前主流選擇使用LCD液晶顯示單元，本項目采用的尺寸為46寸，拼接成3*4共12塊液晶屏組成的電視墻，電視墻貼墻安裝，節省本來就已經很狹小的視頻監控值班室，采用背光源發光，物理分辯率可以輕易達到高清標準，液晶屏功耗小，發熱量低，且運行穩定，維護成本低。LCD大屏單元組成的拼接墻具有低功耗、重量輕、壽命長、無輻射、安裝方便快捷、占用空間較小等優點。
監控中心可采用46 LCD拼接屏組成3（行）×4（列）的拼接顯示大屏作為顯示幕墻，不僅可以顯示前端設備采集的畫面、GIS系統圖形、報警信息，其他應用軟件界面等，還能接入本地的VGA信號、DVD信號以及有線電視信號，滿足用戶各種信號類型的接入需求。
顯示大屏支持BNC、VGA、DVI、HDMI等多種接口，通過控制軟件對需要上墻顯示的信號進行顯示，通過解碼器可實現信號的實時預覽、視頻拼接顯示、任意分割、開窗漫游、圖像疊加、圖像拉伸縮放等一系列功能。
2）LCD大屏亮點
高亮度
常規電視、電腦顯示器等顯示設備亮度值介于250～300cd/m²之間，液晶拼接屏的亮度值介于450～800cd/m²之間。高亮度保證了畫面顯示質量，可以更加真實反映出信號源的畫面質量。
高對比度
液晶拼接屏的對比度高達2000：1～4500：1。高對比度可以更有效的凸顯畫面本身的層次感，畫面過度更顯細膩，有助于觀看者有效捕捉到畫面中的每一個細節。
快速響應
真正8ms響應時間，有效消除畫面的拖尾現象，畫面更加流暢，更佳的適應高速動態畫面顯示。
超寬視角
水平、垂直178°的超寬視角，站在任意角度觀看視覺效果均保持良好。卓越的顯示性能在組成超大拼接大屏幕墻時顯示效果尤佳，有利于用戶處于各個角度看到一致的圖像效果。
超窄邊結構
液晶拼接屏雙邊綜合拼縫僅為5.3-6.7mm。
DCDI技術
液晶顯示單元采用高端圖像處理芯片，可實現移動畫面邊緣并且可調節每個像素周邊應該插入的像素點，即DCDI(Directional Correlational Deinterlacing)技術，利用該技術可以做到每個場景中的所有像素點總是和周圍的像素點相統一，即使是在圖像邊緣的像素點的填充上也能做到合二為一從而消除圖像邊緣的條文或鋸齒狀的東西。
TrueLife™真色增強技術
采用高端顯示芯片來加強圖像高頻的質量，利用其TrueLife™ Enhancement技術來識別圖像的細節轉換，如皮膚細紋，斑點或頭發。這些細節的處理使得畫面看起來更清晰更生動。避免了傳統的peaking filter技術所帶來的躁點、鋸齒、干擾等問題。
動態自適應降噪技術
采用的高端顯示芯片利用動態自適應降噪技術來減少躁點，同時又不產生污點，真實的還原了圖像原有的面貌。
串色抑制技術
串色抑制（Cross color suppression）利用動態檢測器技術來有選擇性的對靜態畫面進行短暫濾波，并利用圖像存儲技術對被要求存儲的色度進行存儲。使用此技術后，在顏色交錯變化的場景：如平鋪的屋頂，交叉圖案的衣服，樹葉場景等，不再出現多余的雜色。
2 應用場景設計
2.1 電梯轎廂
為滿足電梯轎廂視頻監控的需要，且保證一定的友好性，可在電梯轎廂采用電梯半球攝像機進行視頻監控。電梯監控一般都是利用電梯隨行電纜傳輸視頻的，隨行電纜一般價格都較高，而且使用次數有限。如果層數較高，維護和更換費用開銷不小。針對價格高和維護費用高等痛點，可采用無線網橋傳輸方式，滿足用戶節省隨行電纜建設和維護費用。
2.2 走道走廊
園區大樓內部每層樓層都會有走道、走廊，槍型攝像機可以采集一定范圍的圖像信息，但會存在部分盲區，容易造成遺漏，應選擇合理的區位進行安裝。同時，針對走道、走廊
縱深較長的實際情況可以選擇走廊模式進行全景監控，將畫面旋轉90°，成9：16狀態，擴大走廊監控范圍，有效擴大監控范圍。
3 視頻監控系統功能
3.1 編碼設備管理
3.1.1 設備接入類型
視頻監控組件支持?？礢DK、大華SDK、GB28181、Onvif協議添加編碼設備并進行視頻相關業務應用，各協議的應用場景如下：
?？礢DK協議：遵循?？低曉O(shè)備網絡軟件開發工具包進行消息交互的協議，通常用于局域網環境且前端編碼設備為?？翟O(shè)備的項目；
大華SDK協議：遵循大華設備配套的軟件開發工具包進行交互的協議，通常用于局域網環境下局域網環境且前端編碼設備為大華設備的場景；
GB28181協議：遵循中國國家標準（GB/T28181）《安全防范視頻監控聯網系統信息傳輸、交換、控制技術要求》要求的通訊協議，通常用于前端編碼設備為第三方設備和平臺級聯的場景；
Onvif協議：開放型網絡視頻接口論壇（Open Network Video Interface Forum）共同制定的開放性行業標準，屬于國際標準協議，通常用于第三方設備為國際設備或滿足海外視頻監控需求的場景。
3.1.2 設備管理功能
設備管理支持支持設備的批量導入導出，設備連接參數配置及設備的增刪、改查等操作。
支持設備名稱、設備序列號等設備信息從平臺同步至設備或從設備同步至平臺；支持監控點名稱從平臺同步至設備或從設備同步至平臺。
支持對NVR進行IP通道配置，包括增加、刪除前端編碼器。
支持監控點的增、刪、改、查等操作。支持監控點參數配置，包括：
OSD配置：視頻畫面顯示通道名稱、時間日期及星期。
字符疊加配置：最多支持4個字符串疊加到視頻畫面；
視頻參數配置：碼流類型、分辨率、碼率類型圖像質量、視頻幀率；
隱私保護設置、視頻遮擋報警配置、移動偵測配置、視頻丟失報警配置。
支持報警器配置，包含報警器的增刪改查操作和報警輸入輸出配置。
視頻監控應用依賴于前端編碼設備，主要實現了實時監控、錄像回放、圖片查詢及電視墻等應用。
3.2 視頻監控配置
3.2.1 中心存儲管理與配置
支持中心存儲存儲資源的集中管理，包括嵌入式存儲NVR和云存儲CVM。存儲資源管理可通過不同的邏輯（如：地域，類型）進行域劃分，創建存儲域，單個域內需網絡連通。物理資源中的各類存儲設備，根據實際地域、類型，分別添加到創建的存儲域中。管理員可在域中創建存儲資源池，將存儲資源虛擬化，并為用戶配置對資源池的讀寫權限，被賦權的用戶可正常查詢、使用存儲資源池。中心存儲管理包含了物理資源管理、存儲域管理和存儲資源池管理。
物理資源管理
支持中心存儲設備NVR、云存儲的增、刪、改、查操作，支持設備的導入；
支持存儲設備狀態展示，包括在線狀態，存儲容量、剩余容量、通道接入路數、CPU使用率，內存使用率等；
支持存儲設備磁盤信息和狀態查看；
存儲域管理
存儲域用于物理存儲資源的虛化操作，并為資源池分配存儲資源用于視頻存儲。
支持存儲域的增、刪、改、查操作，存儲于包含云存儲域和NVR域；
NVR域用來管理NVR存儲資源，支持將多個NVR設備關聯存儲域并將物理存儲資源虛化處理；
云存儲用來管理云存儲資源，一個云存儲域智能關聯一個云存儲資源；
支持存儲的狀態展示，包括域類型、設備數量、總?cè)萘亢褪Ｓ嗳萘浚?br /> 資源池管理
資源池為對業務層展現的中心存儲資源，監控點配置中心存儲時，將錄像計劃下發到制定資源池進行錄像存儲管理；
支持資源池的增、刪、改、查操作；
支持資源池的狀態展示，包括存儲狀態、資源池類型，使用率，接入路數等。
3.2.2 錄像計劃配置
監控點錄像存儲支持兩種方式，中心存儲和設備存儲；
支持監控錄像計劃展示，包括存儲狀態、存儲位置、錄像計劃模板類型等；
支持錄像計劃的批量復制，批量復制展示錄像計劃復制進度，顯示總計劃數和已完成數；
支持設備存儲，存儲碼流類型可選主碼流或子碼流。支持錄像保存時長配置，保存時長1~90天可選。設備存儲支持同時保存視音頻記錄。
支持中心存儲，存儲碼流類型可選主碼流或子碼流，取流方式可選直連設備取流或過設備DAC接入取流。
支持錄像計劃模板配置，默認包含全天候存儲模板，工作日存儲模板、周末模板，支持錄像計劃模板自定義。
支持導出系統中所有監控點錄像計劃詳情。
3.2.3 抓圖計劃配置
抓圖計劃配置用于對監控點進行圖片監控或?qū)η岸诉M(jìn)行抓圖留存記錄需要時，配置監控點圖片抓拍的頻率和時間點。
支持監控點抓圖計劃的新增、刪除和修改；
支持按照時間段和時間點兩種計劃類型進行抓圖。按時間段抓圖可自定義抓圖間隔，時間間隔在24小時內可選；按時間間隔抓圖可自定義每周的抓圖時間點。
支持抓圖計劃模板配置，包括時間段模板和時間點模板，每種類型最多支持8個模板；
支持對抓抓圖質量的配置，可選擇一般、較好或最好。
3.2.4 媒體配置
媒體配置業務是針對媒體類組件多種多樣，平臺對接復雜，沒有統一的視頻取流配置頁面，以及所有媒體邊界不清楚，取流路徑配置復雜的問題，對所有媒體資源進行統一管理調度，并進行媒體定位。媒體配置主要分為4個場景：
本級預覽回放：用于本級監控點的預覽、設備存儲回放取流配置。
級聯預覽回放：用于級聯監控點的預覽、回放取流配置。
中心存儲回放：用于本級監控點的中心存儲回放取流配置；
碼流中轉處理：用于跨網轉流，和移動端碼流格式轉換。
媒體調度業務支持根據媒體智能調度策略及媒體負載均衡情況自動匹配最優媒體鏈路，已提供最優的媒體取流路徑。同時，用戶可根據場景需要人工分配視頻點位和媒體關聯關系，以實現個性化的媒體資源分配和調度需求。
3.2.5 設備事件布撤防
設備事件布撤防功能用于大路數場景下對設備上報的通用型事件進行批量布撤防管理，減少用戶重復操作時間成本。
支持移動偵測、視頻丟失、視頻遮擋、報警輸入和報警輸出事件的批量布防和批量撤防控制。
支持對監控點批量配置事件布撤防計劃，
支持布撤防計劃模板配置；
支持監控點事件布撤防狀態展示，包括布防計劃類型，布撤防狀態等。
3.3 視頻監控應用
3.3.1 實時預覽
視頻實時預覽即為對監控實時畫面的預覽，包括基礎視頻預覽、視頻參數控制、視圖模式的預覽，平臺與監控點所在的攝像機對講通道的實時對講、批量廣播以及對具備云臺能力的監控點的實時云臺控制。
1、 基礎視頻預覽
支持WEB瀏覽器和CS客戶端兩種方式，通過視頻控件的形式進行監控點實時畫面預覽；
支持取流重連次數和重連時間間隔配置。
視頻解碼模式支持硬解和軟件切換。
支持預覽時開啟智能規則，包含警戒線、區域等
支持視頻播放窗口布局切換，包含1、4、9、16、25常規畫面分割，1+2、1+5、1+7、1+8、1+9、1+12、1+16、4+9、3+4、1+1+12等個性化畫面分割以及1x2、1x4的走廊分割模式；
支持輔屏預覽。
支持雙擊區域節點查看該區域下的所有監控點，監控點的展示數量為當前窗口分割數；支持批量關閉預覽窗口、窗口自適應和全屏播放等功能。
支持監控點預覽畫面進行抓圖、打開/關閉聲音、電子放大、主子碼流切換、查看碼流信息等操作。支持監控點預覽工具欄定義配置，用戶可根據需要在預覽窗口對上述工能進行添加/隱藏。
支持對配置了抓圖計劃的監控點進行圖片監控，用于在對監控點實時性要求不高的場景下節省帶寬和流量。
支持在視頻預覽畫面中進行緊急錄像，用于異常問題的記錄和舉證。
支持在實時預覽是進行即時回放，用于預覽發現異常狀況時快速確認。
支持限時預覽，在開啟限時預覽后，到指定時長最后10秒開始倒計時，直至關閉。若選擇繼續預覽，則重新開始倒計時。限時預覽預覽的指定時長在1-30分鐘之內自定義。
支持監控點分組輪巡，用根據預先設定的輪巡時間間隔、輪巡分組中的監控點順序、默認窗口布局等對監控點視頻畫面進行輪巡顯示。支持輪巡分組管理，包括新增、刪除輪巡分組、調整時間間隔、監控點輪巡順序等。
37、 視圖預覽
視頻預覽支持以視圖的形式保存監控點和播放窗口的對應關系及窗口布局格式，用戶可用視圖進行監控點分組管理及快速預覽。
支持以共有視圖和和私有視圖兩種模式進行視圖管理。對視圖中的監控點有預覽權限的任何用戶都可對公有視圖進行預覽、視圖配置；私有視圖只對本用戶開放權限，其他用戶登錄后無法看到該視圖。
支持視圖管理配置，包括視圖組的管理，在視圖組中進行視圖的添加、刪除、移動位置、修改視圖的監控點、窗口布局等操作。
1、 對講與廣播
支持對視頻監控點進行實時對講，支持配置對講時是否自動錄音。
支持監控點批量廣播功能，可對增加、刪除廣播分組。廣播路數規格限制在100路以內。
38、 云臺及視頻參數控制
支持對具有云臺功能的監控點進行云臺控制。在監控預覽狀態下，通過開啟云臺或點擊監控點預覽工具欄的云臺控制按鈕進行云臺的上下左右等8個方向控制。
通過云臺控制支持實現倍率的控制，焦點、光圈的調整，燈光控制、雨刷控制、一鍵聚焦、3D放大等功能。
支持預制點的設置和啟動，并根據設置的預制點進行巡航路徑設置和預制點巡航控制。支持進行軌跡錄制和軌跡播放。
支持云臺等級權限配置，高等級的用戶可搶占低等級用戶的云臺權限。支持云臺操作權限時長配置，用戶停止操作云臺后，在該限定時長內，低等級或同等級的用戶將無法操作該設備的云臺。
支持將操作云臺的用戶信息疊加顯示到視頻畫面上。
支持監控點視頻參數調整，包括亮度、色度、對比對、飽和度。
3.3.2 錄像回放
錄像回放用于對歷史視頻錄像的查詢、播放、畫面流控、片段下載等應用。
1、 基礎錄像回放
支持WEB瀏覽器和CS客戶端兩種方式，通過視頻控件的形式對監控點歷史錄像畫面進行回放。
支持按錄像類型進行查詢，包括計劃錄像、報警錄像、移動偵測三種類型，錄像播放時，還可可查看這三種類型之外的其他類型錄像；支持按錄像存儲類型進行查詢，包括設備存儲和中心存儲。
支持錄像回放窗口布局切換，包含1、4、9、16等4中回放窗口分割類型。
支持對錄像回放畫面進行抓圖、打開/關閉聲音、電子放大、查看碼流信息等操作。
支持按時間段查找錄像和按時間點定位錄像兩種方式搜索錄像。
支持對錄像回放畫面進行流控操作包括正放、倒放、倍速播放、倍速倒放、慢放、慢速倒放、單幀步進、單幀步退等。倍速播放速率1、2、4、8倍速可選，慢速播放速率1/2、1/4、1/8可選。
支持對錄像添加標簽和描述信息，可按照標簽的類型、描述信息和標記時刻范圍查找錄像片段。錄像標簽包括紅、藍、綠、黃4種類型。
支持對錄像片段進行鎖定和解鎖，鎖定的錄像時間段和鎖定時長可選，鎖定后的錄像片段將不能被覆蓋或刪除。鎖定時長按照日、周、月、年的顆粒度可選。
支持錄像進度條錄像范圍的縮放，進度條錄像范圍1小時到24小時可選，也可通過滾輪的方式進行縮放。
支持錄像回放開啟智能信息，包括警戒線、區域等。
39、 錄像下載與剪輯
支持錄像下載，用戶可自定義錄像片段范圍，下載地址。支持對錄像下載任務進行查找、刪除、暫停、繼續操作。支持批量對下載任務進行開始下載和全部暫停操作。支持對根據下載任務狀態進行過濾。
支持錄像剪輯，用戶可自定義剪輯錄像片段大小，保存地址。
支持單個錄像下載/剪輯片段大小設置，設置項包含256M、512M、1G、2G。
3.3.3 圖片查詢
WEB端支持對配置了抓圖計劃的監控點所抓歷史圖片的查詢，并按照監控點排序和時間排序兩種方式展示圖片查詢結果。
支持對圖片查詢結果進行自動播放和下載操作。
3.3.4 電視墻
電視墻應用于中心大屏幕，專注視頻上墻，調度解碼資源將前端編碼設備的視頻畫面在電視墻上顯示。電視墻提供了解碼資源管理、視墻資源管理、電視墻/窗口的控制及內容上墻等功能。
1、 解碼資源管理
支持對電視墻進行增、刪、改、查操作，電視墻類型包括LED和LCD兩種類型；
支持對解碼資源進行增、刪、改、查操作，解碼資源接入?yún)f(xié)議包括海康網絡SDK協議設備和GB協議；
支持電視墻關聯解碼器通道，一個解碼器通道只能關聯一個監視器，已關聯的解碼器通道無法拖動；
支持對解碼器窗口設置視頻制式及分辨率。
40、 窗口操作
支持開窗功能，窗口上開啟一個圖層，用來顯示監控點畫面，支持開窗的解碼設備包括開窗設備為64XXD_S、69XXD、C10、B20。B10 V2.3以下版本需要在拼接窗口中開窗。
支持窗口漫游，可進行窗口拖動改變窗口位置和窗口大?。恢С执翱诜糯蠛瓦€原；
支持窗口分割，分割數量以設備能力集的形式獲??；支持窗口拼接；
支持窗口名稱的編輯和修改，窗口名稱最長16個字符，設置為空則為刪除窗口名稱；
支持窗口自定義編號，編號數在1~2147483647之間；
支持窗口置頂置底操作，當有多個開窗窗口層疊時，可針對窗口置頂/底，該窗口會在最頂/底層顯示；
支持虛擬LED設置，包括長度，內容，透明度，文字滾動速度等設置；
支持窗口上墻，包括本地桌面上墻、預覽上墻和回放上墻，其中模擬信號源只能進行預覽上墻，如果解碼設備為開窗設備（64XXD_S、69XXD、C10、B20），且該通道上沒有窗口，則拖動監控點上墻時會先執行開窗；
支持報警窗口設置，可將窗口按高、中、低等設為報警窗口，當有系統中有相應等級的報警上報時，在該窗口自動上墻；
支持查看解碼設備的解碼狀態；
支持上墻時配置取流方式，取流方式包括直連設備取流上墻和非直連取流上墻（默認）；
支持顯示智能規則信息
41、 場景應用
支持場景的增、刪、改及配置操作。電視墻場景就是電視墻的一組狀態的集合，包括窗口的分割、拼接等布局，及窗口上的監控點、預覽輪巡、告警窗口、是否自動啟停及啟停時間；
支持場景切換及場景切換計劃的配置；場景切換計劃支持按“天”和按“周”為周期切換；
支持在場景中配置監控點輪巡計劃。在輪巡執行時，可對某輪巡進行啟停及執行上下一頁的操作，包括開始、暫停、結束等；
支持輪巡窗口配置，輪巡間隔配置，輪巡監控點順序的調整。
42、 其他業務應用
支持主子碼流切換，鍵點擊客戶端上墻的窗口，可顯示切換主子碼流的菜單，點擊菜單可實現對上墻碼流類型的切換；
支持強制子碼流設置，可配置當窗口分割大于一定數量時，上墻自動使用子碼流；
支持聲音控制，可操作打開窗口相應輸出通道的聲音輸出；
支持本地監控點預覽和回放；
支持顯示監控點在線狀態；
支持對接網絡鍵盤，實現鍵盤控制上墻；
支持PAD客戶端控制電視墻大屏上墻
支持客戶單換膚功能，用戶可根據續期切換黑、藍皮膚；
支持設備場景和平臺場景配置，針對現場業務場景比較復雜，開窗分割數量比較多的場景，客戶端發起切換場景請求可能會因?yàn)榍袚Q超時導致提示切換失敗，此種情況下可使用設備場景。
3.4 級聯功能
平臺之間級聯/互聯依據GB/T28181設計，提供注冊發現、心跳檢測、云臺控制、實時監控、時鐘同步等聯網基本功能。
在對國標深入理解的基礎上，提煉、細化、創新出來了更多豐富的擴展聯網功能，如目錄主動推送、資源實時同步、資源選擇性共享、媒體?；?、權限控制等。
3.4.1 聯網基本功能
1）平臺之間的注冊與發現；
2）互聯鏈路心跳檢測；
3.4.2 前端目錄推送
可由下級平臺主動將前端設備目錄推送至上級平臺；也可由上級平臺向下級平臺發起前端設備目錄查詢。
3.4.3 組織結構展現
上級平臺將各個下級平臺目錄解析編碼，按照所屬部門、單位和區域分別掛載，統一展現。
3.4.4 設畜信息共享
下級平臺可向上級平臺開放共享本地設備狀態、參數等信息，實現聯網系統的統一運維管理。
3.4.5 權限控制管理
支持上下級平臺聯網的共享權限管理、聯網狀態管理、網關性能消耗查詢等功能。
3.4.6 媒體?；顧C(jī)制
平臺之間視頻媒體流的接收和發送基于RTCP協議實現，支持?；顧C(jī)制，防止跨平臺調用視頻流的中斷。
3.5 綜合管控功能
3.5.1 事件聯動
事件聯動是綜合安防管理平臺的事件樞紐。主要通過對關鍵資源點配置事件規則及其聯動動作，實現對一些異常情況的告警通知，方便管理或安保人員快速的進行處置。支持自定義或模板方式進行事件規則的配置，支持視頻、門禁、停車場等跨業務組件的聯動，支持客戶端、錄像、抓圖、語音、短信、郵件等多種聯動方式。
支持查詢歷史事件，只能查看有事件接收權限的事件；
支持按事件類型、事件規則名稱排列展示事件信息；
支持按所在區域、所屬位置、事件源、事件等級、開始時間、結束時間、注釋進行事件過濾；
支持查看事件詳情：查看預覽、回放、圖片聯動，對事件添加注釋；
支持事件列表導出為csv文件；
中心應用客戶端支持報警事件的事件監控，可按照事件類型、事件規則名稱、事件等級、未讀事件、報警中事件對報警事件進行過濾展示，支持對報警事件進行標記處理，支持對聲音提醒、事件彈窗進行設置。
3.5.2 圖上監控
圖上監控主要用于配置與控制各組件資源，展示這些資源的地理位置、細節圖以及相應的報警信息等綜合業務。通過地圖來展現整個平臺的資源的控制與配置，事件的上報與展現，是一種可視化的綜合業務入口。目前支持GIS地圖和靜態地圖兩種類型地圖。
1、 資源監控
支持地圖放大、縮小、上下左右平移、全屏操作；
支持在地圖上添加標記并記錄注釋信息；
支持對GIS地圖進行長度、面積測量；
支持切換顯示不同的地圖模式；
支持對添加到地圖上面的資源點和地點進行搜索，搜索結果會按照資源點類型進行歸類，可以快速定位到某個資源點并查看其信息，地點搜索僅GIS地圖支持；
支持地圖資源或地點收藏夾功能，用戶下一次訪問時可以通過收藏夾功能快速定位到收藏的資源或地點，地點收藏僅GIS地圖支持；
支持地圖上資源按照資源類型進行過濾顯示；
支持資源點在地圖上分類聚合，當?shù)貓D縮小到一定比例時，資源點按類型聚合顯示；
支持地圖上通過區域樹搜索或選擇定位，快速切換所選區域的地圖；
支持地圖上顯示同級區域，并可快速切換同級區域地圖；
支持報警信息展示和報警歷史查看：地圖上的資源點發生報警事件時資源點的圖標會閃爍提示，單擊該圖標可以對該事件進行報警操作和查看該資源點的歷史報警記錄；
支持在地圖上對監控點進行預覽、回放、歷史報警的查看，門禁點進行開關門的控制、歷史報警的查看，動環資源點的環境量數值展示、狀態及環境量參數控制、歷史報警查看，停車場車位總數和剩余車位數的查看，出入口過車記錄查看；
支持在地圖上展示當日?qǐng)?bào)警信息的提示，單擊提示圖標可快速查看當日?qǐng)?bào)警記錄信息；
43、 事件監控
支持在地圖上查看事件的歷史報警記錄；
支持通過事件的歷史報警記錄，定位對應資源點在地圖上的位置；
支持地圖放大、縮小、上下左右平移、全屏操作；
支持按事件類型、事件規則名稱排列顯示事件報警記錄；
支持按事件等級、所在區域、所屬位置、事件源、開始時間、結束時間、注釋過濾歷史事件；
支持查看歷史報警事件詳情：查看預覽、回放、圖片聯動，對事件添加注釋；
中心應用客戶端支持在事件詳情中設置是否優先顯示新事件，是否事件彈窗。
3.6 網絡管理
3.6.1 運維概況
運維概況展現運維狀態概覽統計、區域資源運行情況、點位運行情況趨勢圖、視頻異常情況統計。
支持按區域以統計圖方式展示監控點總數、監控點在線率、圖像正常率、錄像完整率；
監控點總數統計圖通過不同的顏色展現了監控點總數、高清數、標清數、未檢測數；支持各項數據明細查看；
監控點在線率統計圖通過不同的顏色展現了監控點在線數、離線數、未檢測數，并計算出監控點在線率；支持各項數據明細查看；
圖像正常率統計圖通過不同的顏色展現了圖像正常數、圖像異常數、診斷失敗數、未檢測數，并計算出圖像正常率；支持各項數據明細查看；
錄像完整率統計圖通過不同的顏色展現了錄像完整數、錄像丟失數、巡檢失敗數、未檢測數；支持各項數據明細查看；
支持以柱狀圖方式對區域資源運行情況進行統計，支持各統計指標項明細查看；
支持以圖形方式展示近24小時、近一周、近一月的點位運行情況趨勢，統計指標項包括監控點在線率、圖像正常率；
支持近24小時、近一周、近一月的視頻異常問題統計，視頻異常項包括取流異常、登陸失敗、解碼失敗、圖像異常、其他；圖像異常項包括信號丟失、圖像模糊、條紋干擾、視頻遮擋、其他。支持視頻/圖像異常項明細查看。
3.6.2 一鍵運維
一鍵運維是從數據庫中讀取運維數據，進行數據展示。
支持對監控點數量、解碼設備數量、編碼設備數量、存儲設備數量、錄像巡檢數、視頻診斷數進行展現，支持以上各類型資源狀態詳情的查看和導出。
支持按區域?qū)y(tǒng)計結果進行篩選；
支持根據監控點狀態、錄像狀態、視頻診斷狀態、點播狀態對系統運行情況進行評分；
支持對各區域的得分進行排名統計；
支持單獨查看某個區域的得分情況。
3.6.3 狀態巡檢
狀態巡檢包含對監控點、編碼設備、解碼設備、存儲設備的在線狀態巡檢及拓?fù)浔O(jiān)控。
1、 監控點狀態巡檢
系統通過統計圖和列表方式分別展現了監控點在線率、高清率、監控明細信息。
在線率統計圖通過不同的顏色展現了點位離線數、點位在線數、點位未檢測數，并計算出監控點在線率。
注：監控點在線率=在線/(在線+離線)
高清率統計圖通過不同的顏色展現了高清點位數、標清點位數、未檢測數，并計算出高清率。
注：高清率=高清/(高清+標清)
列表展現項包括監控點名稱、所屬區域、IP地址、在線狀態、錄制狀態、點播狀態、離線時長、巡檢時間。
支持統計圖收起操作，展現了監控點總數、在線數、離線數、未檢測數、高清數、標清數、未檢測數；
支持根據設備所屬安保區域、是否包含下級區域、在線狀態、錄制狀態、監控點名稱、IP地址、巡檢信息進行篩選；
支持將巡檢結果導出到csv文件中；
支持對列表數據進行刷新；
通過查看詳情可以查看該監控點的基本信息以及歷史狀態，基本信息包括監控點名稱、所在區域、IP地址及端口號、在線狀態、點播狀態、錄制狀態、所屬設備狀態、設備廠商、資源編碼、通道編號、巡檢時間；設備歷史狀態支持通過時間去查詢。
支持監控點取流鏈路診斷。
44、 編碼設備狀態巡檢
支持以統計圖、列表方式展現編碼設備巡檢結果；
統計圖展現項包括設備總數、在線數、離線數、未檢測數，并計算出設備在線率。
列表展現項包括設備名稱、所屬區域、IP地址、在線狀態、離線時長、密碼強度、硬盤狀態、硬盤使用率、巡檢時間；
支持統計圖收起操作，收起之后展現設備總數、在線數、離線數、未檢測數；
支持根據設備所屬安保區域、是否包含下級區域、在線狀態、密碼強度、硬盤狀態、設備名稱、IP地址對巡檢信息進行篩選；
支持將巡檢結果導出到csv文件中；
支持對列表數據進行刷新；
通過查看詳情可以查看該設備的基本信息、硬盤信息以及歷史狀態，基本信息包括設備名稱、所在區域、IP地址及端口號、設備廠商、在線狀態、密碼強度、資源編碼、設備型號、設備軟件版本、接入?yún)f(xié)議、通道數（總數/在線數/離線數）、硬盤使用率、離線時長、在線巡檢時間；硬盤信息包括硬盤編號、硬盤狀態；歷史狀態支持通過時間去查詢。
45、 解碼設備狀態巡檢
支持以統計圖、列表方式展現解碼設備巡檢結果；
統計圖展現項包括設備總數、在線數、離線數、未檢測數，并計算出設備在線率。
列表展現項包括解碼器名稱、所屬區域、IP地址、在線狀態、密碼強度、離線時長、巡檢時間；
支持統計圖收起操作，收起之后展現設備總數、在線數、離線數、未檢測數；
支持根據設備所屬安保區域、是否包含下級區域、在線狀態、密碼強度、設備名稱、IP地址對巡檢信息進行篩選；
支持將巡檢結果導出到csv文件中；
支持對列表數據進行刷新；
通過查看詳情可以查看該設備的基本信息、歷史狀態，基本信息包括設備名稱、所在區域、IP地址及端口號、在線狀態、密碼強度、設備廠商、設備軟件版本、接入?yún)f(xié)議、離線時長、資源編碼、巡檢時間；歷史狀態支持通過時間去查詢。
46、 存儲設備狀態巡檢
支持以統計圖、列表方式展現存儲設備巡檢結果；
統計圖展現項包括設備總數、在線數、離線數、未檢測數，并計算出設備在線率。
列表展現項包括設備名稱、所屬區域、IP地址、在線狀態、密碼強度、硬盤狀態、離線時長、錄像卷使用率、巡檢時間；
支持統計圖收起操作，收起之后展現設備總數、在線數、離線數、未檢測數；
支持根據設備所屬安保區域、是否包含下級區域、在線狀態、密碼強度、硬盤狀態、設備名稱、IP地址對巡檢信息進行篩選；
支持將巡檢結果導出到csv文件中；
支持對列表數據進行刷新；
支持查看詳情，可以查看該設備的基本信息、錄像卷信息、硬盤信息以及歷史狀態，基本信息包括所在區域、設備名稱、IP地址及端口號、在線狀態、密碼強度、錄像卷使用率、CPU使用率、內存使用率、資源編碼、設備廠商、設備信號、設備軟件版本、接入?yún)f(xié)議、設備類型、離線時長、巡檢時間；硬盤信息包括硬盤編號、硬盤位置、硬盤狀態；歷史狀態支持通過時間去查詢。
47、 拓?fù)浔O(jiān)控
支持自定義拓?fù)錁浜屯負漤撁婀δ?，?shí)現了拓?fù)涮砑?、編輯和刪除。
支持圖元庫包括：監控設備（監控點、編碼設備、解碼設備、存儲設備）、網絡設備（服務器、交換機）、服務（聯網共享、設備接入框架、媒體網關）。支持圖元和資源綁定、支持圖元關聯關系、支持雙擊查看圖像詳情、支持拓?fù)渲饘鱼@取功能。
支持實現自動拓?fù)浣涌?，可通過接口生成拓?fù)鋱D。
3.6.4 錄像檢查
對已配置錄像計劃的視頻監控點前一天錄像的完整性進行檢查；
支持以統計圖、列表方式展現錄像檢查結果；
統計圖頁面展現了錄像完整數、錄像丟失數、巡檢失敗數、未檢測數和監控點總數，并計算出錄像完整率。
注：
錄像完整率=錄像完整數/（錄像完整數+錄像丟失數）；
當一個監控點配置了多個設備存儲類型時，遵照以下規則
Ⅰ當多個存儲類型中有一個類型錄像完整時，該監控點作為錄像完整點；
Ⅱ當多個存儲類型中存在沒有錄像正常的點位，但存在錄像丟失的類型時，判定該點位為錄像丟失；
Ⅲ當多個存儲類型中不存在錄像正常、錄像異常情況，但存在未檢測情況時，判定該點位為未檢測；
Ⅳ當多個存儲類型均顯示為巡檢失敗時，判定該點位為巡檢失敗。
列表展現項包括監控點名稱、所屬區域、IP地址及端口號、設備編號、所屬設備、錄像結果、檢測結果、斷續頻次、未錄像時長、儲存類型。
支持統計圖收起操作，收起之后展現錄像完整數、錄像丟失數、巡檢失敗數、未檢測數和監控點總數。
支持根據監控點所屬安保區域、監控點名稱、所屬設備、IP地址、巡檢結果、錄像日期對巡檢結果進行篩選；
支持將錄像檢查結果導出到csv文件中；
支持對列表數據進行刷新；
通過查看詳情可以查看該監控點的基本信息和錄像情況，基本信息包括所屬設備、檢查時間、存儲類型、錄像結果、所屬區域、IP地址及端口號；錄像情況展示支持選擇近24小時、近7天或手動選擇日期段；可以展示監控點配置的全部?jī)?chǔ)存類型的錄像情況，也可以選擇只展示指定存儲類型的錄像情況。
3.6.5 視頻診斷
對接入系統的視頻設備圖像進行診斷，檢測各安保區域下圖像正常和異常（包括圖片偏色、噪聲干擾、圖像過暗、圖像過亮、畫面凍結、視頻抖動、對比度、條紋干擾、視頻遮擋、信號丟失、圖像黑白、圖像模糊、場景變化、視頻劇變）的設備數量；
支持以統計圖、列表方式展現視頻診斷結果；
統計圖頁面展現了圖像正常、圖像異常、診斷失敗、未檢測的監控點數量和監控點總數，以柱狀圖的形式統計各項圖像異常的設備數量
列表展現項包括監控點名稱、所屬區域、IP地址及端口號、設備編號、所屬設備、診斷結果、異常項、巡檢時間。
支持統計圖收起操作，收起之后展現圖像正常數、圖像異常數、診斷失敗數、未檢測數和監控點總數。
支持根據監控點所屬安保區域、監控點名稱、IP地址、診斷結果對診斷信息進行篩選；
一鍵重巡可以選擇監控點重新巡檢，界面展示最新診斷結果；
支持將視頻診斷結果導出到csv文件中；
通過查看畫面詳情來查看該監控點視頻診斷結果截圖；
通過查看巡檢詳情可以查看該監控點的基本信息（IP地址及端口號、通道、所屬區域、生產廠商）、診斷結果截圖以及該設備歷史診斷結果，歷史診斷結果支持手動選擇查詢時間。
3.6.6 告警查詢
系統按巡檢計劃對監控點、編碼設備、解碼設備、存儲設備進行巡檢，記錄告警。
支持以統計圖、列表方式展現告警數據；
統計圖頁面展現了今日新增告警數、告警總量、狀態告警數、錄像告警數、視頻質量告警數、其他告警數；
列表展現項包括告警源名稱、告警源IP、告警源類型、等級、狀態、觸發時間、恢復時間、告警描述；
支持告警描述增加異常原因信息。
支持統計圖收起操作，展現了進入新增告警數、狀態告警數、錄像告警數、視頻質量告警數、其他告警數；
支持根據設備所屬安保區域、是否包含下級區域、狀態、告警等級、告警源類型、告警源名稱、觸發時間、恢復時間進行篩選；
支持對告警數據進行解決，告警狀態從持續中變?yōu)橐鸦謴?fù)；
支持將告警數據刪除（數據庫中也刪除）；
支持將告警數據導出到csv文件中；
支持對列表數據進行刷新；
通過查看詳情可以查看該告警的基本信息、歷史狀態，基本信息包括告警源名稱、所屬區域、告警源IP、告警源類型、告警等級、狀態、觸發時間、恢復時間、告警描述；告警歷史狀態支持選擇觸發時間去查詢。
3.6.7 統計報表
對監控點在線率、視頻質量、錄像完整情況的巡檢結果進行統計、打分。支持將視頻質量統計結果、錄像完整率統計結果、區域運維統計結果導出到csv文件中。
1、 視頻質量統計
按安保區域篩選統計視頻質量診斷信息，頁面右上角給出系統對于圖像完好率的計算公式；
列表展示項包括所屬區域、總數、未配置數、異常數、正常數、圖像完好率、異常項（信號丟失、圖像模糊、圖像過亮、圖像偏色、噪聲干擾、條紋干擾、畫面凍結、圖像黑白、視頻抖動、對比度、視頻劇變、視頻遮擋、場景變換、圖像過暗）。
統計結果不僅可以列表形式展示，還可以以柱狀圖形式展示。柱狀圖橫軸代表安保區域，縱軸代表圖像完好率。
系統支持將視頻質量統計結果導出到csv文件中。
48、 錄像情況統計
支持根據安保區域、時間篩選統計錄像完整率，頁面右上角給出系統對于錄像完整率的計算公式；
支持按月統計和按時間段統計；
支持通過列表和折線圖形式展示錄像情況統計；
列表展示了所屬區域、錄像完好率、歷史統計區間內每日的錄像完整情況。
折線圖形式展示橫軸代表日期，縱軸代表錄像完整率，支持選擇安保區域；
支持將錄像情況統計結果導出到csv文件中。
49、 區域運維統計
根據安保區域、時間篩選統計監控點在線率、圖像完整率、錄像完整率，并展示綜合得分及排名；
支持按月統計和按時間段統計；
頁面右上角給出系統對于監控點在線率、圖像完好率、錄像完整率的計算公式，并支持配置計算總分的各項權重占比；
系統支持以列表和柱狀圖形式展示統計結果；
列表展示項包括所屬區域、總數、監控點在線率、圖像完好率、錄像完整率、總分、排名。
柱狀圖橫軸代表安保區域，縱軸代表監控點在線率、圖像完好率、錄像完好率，支持手動選擇顯示監控點在線率、圖像完好率、錄像完好率。
支持將區域運維統計結果導出到csv文件中。
4 方案優勢
該方案通過把前端網絡高清攝像機、后端高清存儲設備、解碼器和顯示大屏等進行有機組合，實現整個系統的全高清、全網絡化，體現出系統的高集成化、高智能化、高可靠性、高擴展性、高易用性等優勢，具體表現如下。
4.1 全面高清
系統從視頻的采集、編解碼、顯示上墻等環節全面高清化，具體優勢如下：
高清采集
本系統全面推出200W星光采集前端，并且支持分辨率高達3200W的鷹眼設備，能夠充分捕捉到畫面中的細節。
高清編解碼
本系統支持H.265及smart 265編碼方式，能夠大大提高編碼效率，完全能夠滿足高清視頻編碼傳輸以及解碼的需要。
高清顯示
目前LCD屏單屏已經可以支持4K分辨率，單屏足以滿足大部分高清顯示的需要，同時通過拼接可以實現更高分辨率的上墻顯示。
LED屏不受使用場景限制，可以通過拼接實現任意分辨率上墻顯示。
4.2 部署簡單
前端部署
鷹眼設備一體化設計，避免在多點安裝多個攝像頭，同時減少了立桿、施工、布線工作，使安裝部署得到大大簡化。
網絡部署
遠距離POE供電技術，可以使POE供電距離從常規的100米延伸到250米，大大簡化了前端供電布線。
解碼拼控部署
解碼器all in one設計，將傳統上墻需要的視頻矩陣、大屏控制器、RGB矩陣，解碼器等合為一體，大大簡化了安裝部署工作。
平臺軟件部署
ISECURE CENTER (DS)-VM平臺軟件高度集成，除視頻監控外，還集成了一卡通、車輛管理、入侵報警、綜合管控等各種業務，但是最終只需要在選定業務組件后進行一鍵安裝，大大簡化了安裝部署流程。
4.3 運行可靠
系統設計具備高可靠性，主要體現在以下幾點：
接入分發集群
設備接入和媒體分發服務支持集群功能，當其中任意業務節點出現故障時，該節點的業務自動分擔到其他正常節點。從而保證在單節點故障時，系統業務不中斷。
緩存補錄技術
當系統出現網絡故障后，錄像可以自動在前端IPC或者NVR進行存儲，當網絡恢復后，錄像可以自動回傳到中心存儲。
EC糾刪碼技術
中心存儲采用EC糾刪碼技術，保證部分硬盤數據丟失后可恢復。
紅口保障技術
當設備接入端上行鏈路出現擁堵時，優先保障重點業務正常運行。
4.4 維護方便
該系統維護方便，主要體現在以下幾個方面：
視頻診斷技術
視頻診斷技術支持視頻信號缺失、視頻圖像模糊、視頻對比度異常、圖像過亮、圖像過暗、圖像偏色、噪聲、條紋干擾、黑白圖像、畫面凍結、視頻抖動、視頻劇變、場景變更、視頻遮擋、云臺失控15類項目，能夠幫助運維人員盡快發現視頻圖像問題，極大提高診斷效率。
狀態巡檢
系統自帶的狀態巡檢功能，能夠輕松發現離線設備，以及錄像異常狀態。幫助運維人員快速定位問題。
統計報表
系統可以按任意時間段對視頻質量、錄像情況、取流情況等按區域進行統計分析，從而幫助運維人員從時間、空間角度了解系統運行情況。
